一、探究串联电路中用电器两端的电压与电源两端电压的关系
（1）发现问题，提出问题：节日小彩灯常常既有串联，又有并联，它们为什么不像家用电器那样，全部并联起来呢？两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端电压有什么关系？
（2）猜想与假设：串联电路中，电源两端电压等于各用电器两端电压________。
（3）实验器材：________规格的小灯泡、________、导线、电源、开关。
（4）实验电路图：如图16-2-1所示。

五、实验步骤
①调节电压表指针指零。
②按照电路图连接好实物元件，并检查电路连接是否正确。

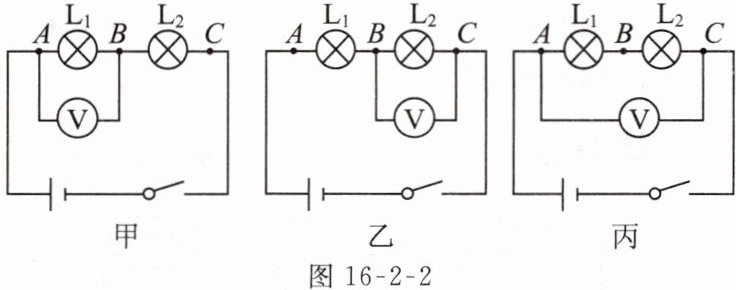

③断开开关，把电压表并联在AB两端，如图16-2-2甲所示，闭合开关，读出电压表的示数，将数据记录在表格中。

④断开开关，把电压表并联在BC两端，如图乙所示，闭合开关，读出电压表的示数，将数据记录在表格中。
⑤断开开关，把电压表并联在AC两端，如图丙所示，闭合开关，读出电压表的示数，将数据记录在表格中。
⑥换用不同规格的小灯泡，重复上述操作，并将每次的实验数据记录在表格中。
⑦断开开关，整理器材。

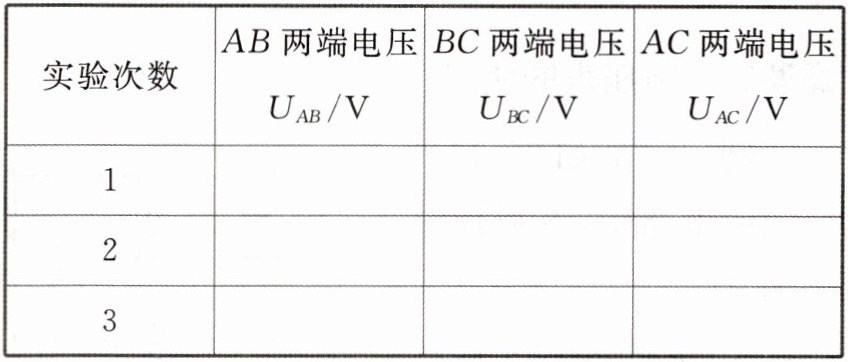

（6）实验数据记录表格

（7）实验结论：串联电路中电源两端的电压等于各部分电路两端电压------------，表达式----------（用$U_{AC}$、$U_{AB}$、$U_{BC}$表示）。
（8）评估交流
①连接电路时开关应----------，电压表正、负接线柱不能--------------，电压表应选择合适的量程，电压表要与待测电路--------------。
②实验中使用不同规格的小灯泡进行多次实验的目的：保证实验规律的普遍性和正确性。
③电压表读数时，视线与刻度线-----------，且读数要客观、精确。
④串联电池组两端的电压等于每节电池两端电压-----------。

答案：
(2)之和
@@
(3)不同　电压表
@@
(7)之和 $U_{AC}=U_{AB}+U_{BC}$
@@
(8)①断开　接反　量程　并联②不同　③垂直　④之和

二、探究并联电路各支路用电器两端的电压与电源两端电压的关系
（1）发现问题，提出问题：家用电器通常都要并联后接在电路中，两个或两个以上用电器并联的电路中，各支路用电器两端的电压与电源两端电压有什么关系？
（2）猜想与假设：并联电路中，电源两端电压与各支路用电器两端的电压________。
（3）实验器材：________规格的小灯泡、________、导线、电源、开关。
（4）实验电路图：如图16-2-3所示。

（5）实验步骤
①调节电压表指针指零。
②按照电路图连接好实物元件，并检查电路连接是否正确。
③断开开关，把电压表并联在AB两端，如图16-2-4甲所示，闭合开关，读出电压表的示数，将数据记录在表格中。

④断开开关，把电压表并联在CD两端，如图乙所示，闭合开关，读出电压表的示数，将数据记录在表格中。
⑤断开开关，把电压表并联在EF两端，如图丙所示，闭合开关，读出电压表的示数，将数据记录在表格中。
⑥换用不同规格的小灯泡，重复上述操作，并将每次的实验数据记录在表格中。
⑦断开开关，整理器材。
（6）实验数据记录表格

（7）实验结论：并联电路中各并联支路两端的电压--------，-------------电源电压，表达式：-----------（用$U_{AB}$、$U_{CD}$、$U_{EF}$表示）。
（8）评估交流
①实验中，如果两个小灯泡两端的电压相等，这两个小灯泡不一定是并联的，也可能是规格-----------的两个小灯泡串联在电路中。
②并联电池组两端的电压-------各并联电池（规格相同）两端的电压。

答案：
(2)相等
@@
(3)不同　电压表
@@
@@
(7)相等　等于 $U_{AB}=U_{CD}=U_{EF}$
@@
(8)①相同　②等于
