《2025年同步练习册分层检测卷九年级物理全一册人教版》

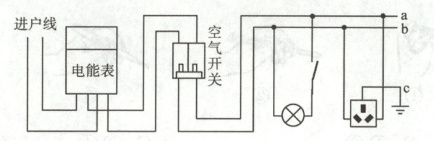

10. 某家庭电路示意图如图。关于该家庭电路，下列说法正确的是(D)


A.导线b是相线
B.电能表计数器示数的单位是千瓦
C.空气开关跳闸，原因可能是电路出现短路
D.正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接中性线

答案： 10.D

11. 试电笔可以用来判断相线和中性线。如图所示，持笔方式正确的是甲(选填“甲”或“乙”)；为了防止触电，控制用电器的开关应连接在相线(选填“中性线”或“相线”)和用电器之间。

答案： 11.甲 相线

12. 如图所示，多个大功率用电器同时使用一个插座，会使电路中电流过大，根据焦耳定律，单位时间内产生的热量较多，从而引起火灾。请你提出一条预防这种火灾发生应采取的措施：避免同时使用大功率用电器(或在电路中安装保险丝)。

答案： 12.过大　热量　避免同时使用大功率用电器(或在电路中安装保险丝)

13. 如图所示，家用电器的插头是由一层较厚的橡胶制成的，它属于绝缘体(选填“导体”或“绝缘体”)。若绝缘皮破损，相线与中性线直接接触，可引起短路(选填“短路”或“断路”)，此时空气开关自动切断电路。

答案： 13.绝缘体　短路　空气开关

14. 小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
(1)根据上述现象可判断，插线板正常使用时，指示灯和插孔是并联(选填“串联”或“并联”)的。
(2)如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据：
。

答案： （1）并联
（2）插头未完全插入时，插脚连接处接触面积变小，电阻$R$变大，根据$Q=I^{2}Rt$，在电流$I$和时间$t$相同的情况下，电阻越大，产生的热量越多，所以发热更多。
