《2025年同步练习册分层检测卷九年级物理全一册人教版》

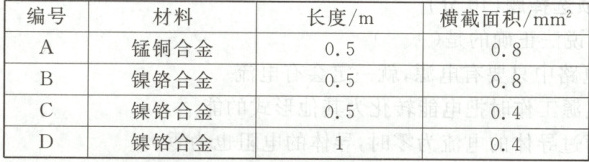

17.在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。实验使用4根电阻丝，规格、材料如表所示。


(1)实验通过观察来比较电阻的大小。
(2)分别将(填编号)两根电阻丝接入电路，可初步探究出结论：导体的材料、长度相同时，横截面积越小，电阻越大。
(3)若依次把A、B两根电阻丝接入电路，闭合开关，记录电流表的示数。分析比较这两根电阻丝的电阻大小，探究的是电阻跟导体的关系。
(4)将电阻丝D对折后接入电路中，发现电流表的示数与将电阻丝D全部接入电路时对比变大了，由此得出结论：导体的横截面积越大，电阻越小。这种做法(选填“正确”或“错误”)，理由是。
(5)某同学认为将图中电流表换成小灯泡，实验现象更明显，请你对他的方案作出评价：。

答案： 1. 电流表的示数大小
2. $B$、$C$
3. 材料
4. 错误；没有控制导体的长度不变
5. 小灯泡可以粗略地反映电流的大小，但不能准确地显示电流的数值，且当电路中电阻变化不大时，灯泡的亮度变化不明显，难以准确比较电阻大小。

18.某同学做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2A、1.8V、5V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据判断：

(1)电压表$V_1$的右端和电压表$V_2$的下端分别是什么接线柱？
(2)通过灯$L_1$、灯$L_2$的电流分别是多少？
(3)灯$L_1$、灯$L_2$两端的电压分别是多少？

答案： 1. （1）
由电路图可知，两灯串联，电压表$V_1$测电源电压，$V_2$测$L_2$两端电压。因为电源电压大于$L_2$两端电压，所以$5V$是$V_1$的示数，$1.8V$是$V_2$的示数，$0.2A$是电流表示数。
电压表使用时电流从正接线柱流入，从负接线柱流出，所以电压表$V_1$的右端是负接线柱，电压表$V_2$的下端是负接线柱。
2. （2）
解：因为两灯串联，根据串联电路电流处处相等的特点$I = I_1=I_2$，所以通过灯$L_1$、灯$L_2$的电流$I_1 = I_2=0.2A$。
3. （3）
解：设$L_1$两端电压为$U_1$，$L_2$两端电压为$U_2$，电源电压为$U$。
已知$U = 5V$（$V_1$示数），$U_2 = 1.8V$（$V_2$示数）。
根据串联电路电压特点$U=U_1 + U_2$，则$U_1=U - U_2$。
把$U = 5V$，$U_2 = 1.8V$代入$U_1=U - U_2$得：$U_1=5V−1.8V = 3.2V$。
综上，（1）电压表$V_1$的右端是负接线柱，电压表$V_2$的下端是负接线柱；（2）通过灯$L_1$、灯$L_2$的电流均为$0.2A$；（3）灯$L_1$两端电压是$3.2V$，灯$L_2$两端电压是$1.8V$。
