《2025年同步练习册分层检测卷九年级物理全一册人教版》

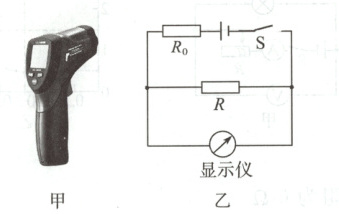

5. 某手持式电子测温仪如图甲所示。图乙是它工作的原理图，其中电源电压保持不变，定值电阻 R₀为保护电阻，R 是热敏电阻(用它靠近人体测量体温)，显示仪由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大。下列分析正确的是 (D)


A.热敏电阻 R 的阻值随着温度的升高而减小
B.被测温者体温越高，电路的电流越小
C.图乙中的显示仪是由电流表改装成的
D.将 R₀ 更换为阻值更小的电阻，测相同温度，显示仪的示数变小

答案： 5.D

6. 在“地球一小时关灯日”期间，如果让你家一只 40 W 的节能灯少工作 1 h 可节约的电能约为 (C)

A.40 J
B.400 J
C.1.44×10³ J
D.1.44×10⁵ J

答案： 6.C

7. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据整理作出了如图所示的图像。根据图像，下列说法错误的是(B)


A.通过导体 A 的电流与其两端的电压成正比
B.导体 A 的电阻大于导体 B 的电阻
C.当在导体 B 的两端加上 1 V 的电压时，通过导体 B 的电流为 0.1 A
D.将 A、B 两导体串联后接到电压为 3 V 的电源上时，通过导体的电流为 0.2 A

答案： 7.B

8. 一个电阻的阻值为 R，将它接在电路中通电一段时间，产生的热量为 Q。要使该电阻产生的热量为 2Q，下列办法可行的是(A)

A.将电压变为原来的 2 倍，通电时间变为原来的$\frac {1}{2}$
B.将电阻变为原来的 2 倍，通电时间变为原来的$\frac {1}{2}$
C.将电阻变为原来的$\frac {1}{2}$，通电时间变为原来的 2 倍
D.将电压变为原来的$\frac {1}{2}$，电阻变为原来的 2 倍

答案： 8.A

9. 如图甲所示电路，电源电压恒定不变，电流表量程是 0~0.6 A，电压表量程是 0~3 V。闭合开关 S，在滑动变阻器 R 的滑片从最右端向左滑到 a 点的过程中，滑动变阻器 R 和灯泡 L 的 U-I 图像如图乙所示，当滑片在 a 点时灯泡 L 恰好正常发光。下列说法正确的是(B)


A.电源电压为 4 V
B.灯泡 L 正常发光时的电阻为 6 Ω
C.电路允许的最大功率为 2.25 W
D.电压表测量的是滑动变阻器 R 两端的电压

答案： 9.B
