《2025年同步练习册分层检测卷九年级物理全一册人教版》

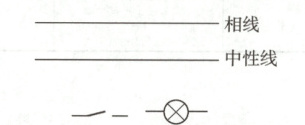

15. 家庭电路的一部分如图所示，请将开关控制台灯的电路补充完整。

答案：

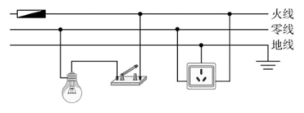

16. 请用笔画线代替导线，将图中三孔插座接入家庭电路中。

答案：

17. 一间教室要安装2盏“220V 60W”的电灯，要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。

答案：

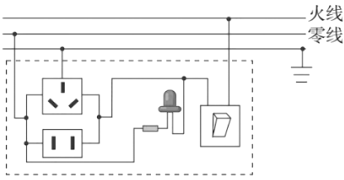

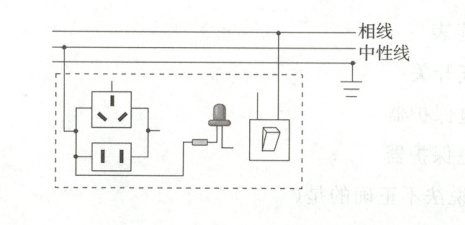

18. 如图所示是常用的插线板电路简化图。开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请在图中画出开关、指示灯、孔的连接方式(补充完整)。

答案：
18.
