《2025年同步练习册分层检测卷九年级物理全一册人教版》

19.有横截面积相同的1.0 m长的镍铬丝、0.8 m长的锰铜丝和0.5 m长的康铜丝各一根，小晶通过实验研究材料、长度对金属丝电阻的影响。其他器材有干电池、开关、若干带夹子的导线、电流表、1 m长的刻度尺。

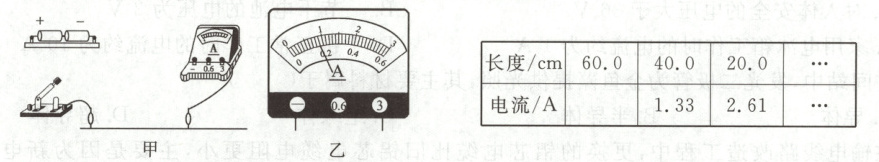

(1)请用笔画线代替导线将图甲的实物电路连接完整。

(2)要研究长度对电阻的影响，应选择　　　　(选填“同一”或“不同”)金属丝。当镍铬丝接入电路的长度为60.0cm，电流表示数如图乙，读数为　　　A。改变长度并记录电流值填入上表，分析可见，随着长度减小,电路中电流变　　，表明电阻变　　。
(3)要研究材料对电阻的影响，可使上述三根金属丝接入电路的长度均为　　(选填“0.4”“0.7”或“0.9”)m。
(4)完成探究后，小晶将镍铬丝与小灯泡串联接入电路，模拟一个简易调光台灯。若观察到小灯泡变暗，可推断镍铬丝接入电路的长度变　　。

答案：
19.
(1)
(2)同一；0.66；大；小
(3)0.4
(4)长

20.如图所示的电路中，电源电压不变。当开关S断开时，电压表$\mathrm{V_1}$的示数为5 V，电压表$\mathrm{V_2}$
的示数为7 V;当开关S闭合时，电压表$\mathrm{V_1}$的示数为9 V，电压表$\mathrm{V_2}$的示数为5.4 V。求：
(1)电源电压;
(2)当开关S断开时，每盏灯两端的电压;
(3)当开关S闭合时，每盏灯两端的电压。

答案： 1. （1）求电源电压：
当开关$S$闭合时，$L_{3}$被短路，此时电压表$V_{1}$测$L_{1}$与$L_{2}$两端的总电压，也就是电源电压$U$。
所以电源电压$U = 9V$。
2. （2）当开关$S$断开时，求每盏灯两端的电压：
设$L_{1}$两端电压为$U_{1}$，$L_{2}$两端电压为$U_{2}$，$L_{3}$两端电压为$U_{3}$。
当开关$S$断开时，$L_{1}$、$L_{2}$、$L_{3}$串联，根据串联电路电压特点$U = U_{1}+U_{2}+U_{3}$，且$U_{V1}=U_{1}+U_{2}=5V$，$U_{V2}=U_{2}+U_{3}=7V$，$U = 9V$。
由$U_{1}+U_{2}+U_{3}=9V$，$U_{1}+U_{2}=5V$，可得$U_{3}=U-(U_{1}+U_{2})=9 - 5=4V$。
又因为$U_{2}+U_{3}=7V$，所以$U_{2}=7 - U_{3}=7 - 4 = 3V$。
再由$U_{1}+U_{2}=5V$，可得$U_{1}=5 - U_{2}=5 - 3 = 2V$。
3. （3）当开关$S$闭合时，求每盏灯两端的电压：
当开关$S$闭合时，$L_{3}$被短路，$U_{3}' = 0V$。
此时$U_{V1}=U = 9V$，$U_{V2}$测$L_{2}$两端电压，即$U_{2}' = 5.4V$。
根据$U = U_{1}'+U_{2}'$，可得$U_{1}'=U - U_{2}'=9 - 5.4 = 3.6V$。
综上，（1）电源电压$U = 9V$；（2）当开关$S$断开时，$U_{1}=2V$，$U_{2}=3V$，$U_{3}=4V$；（3）当开关$S$闭合时，$U_{1}' = 3.6V$，$U_{2}' = 5.4V$，$U_{3}' = 0V$。
