《2025年同步练习册分层检测卷九年级物理全一册人教版》

10.(6分)在测量小灯泡电阻的实验中，某同学选用标有“2.5V”字样的小灯泡进行实验。

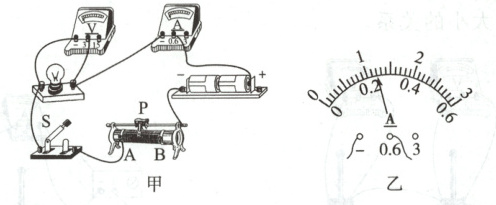

(1)如图甲所示连接好电路，将滑片P移至最右端，接通电路后，发现小灯泡不发光，电流表有示数，电压表示数为零，其原因可能是小灯泡短路。
(2)排除故障后，闭合开关S，调节滑片P，电流表的示数如图乙所示为0.14A。为测量小灯泡正常发光时的电阻，应将滑片P向A(选填“A”或“B”)端移动。
(3)分析表格中记录的实验数据，可知小灯泡正常发光时的电阻约为8.9$\Omega$(结果保留小数点后一位)。实验中发现灯泡越亮，温度越高，结合数据可知：灯丝温度越高，电阻越大。
(4)某同学在实验过程中发现用力捏滑片与电阻丝接触处，灯泡发光明显变亮。请依据影响导体电阻大小的因素分析，产生这一现象的原因可能是用力捏滑片与电阻丝接触处，增大了接触面积，减小了接触电阻，从而使电路总电阻减小，电流增大，灯泡变亮。

答案： 10.
(1)短路
(2)0.14 A
(3)8.9 大
(4)用力捏滑片与电阻丝接触处，增大了接触面积，减小了接触电阻，从而使电路总电阻减小，电流增大，灯泡变亮

11.(6分)现有以下实验器材：待测电源(电压在16～18V之间)，一个实验室用的量程为$0\sim15V$的电压表，一个开关，三个定值电阻(分别为$R_{1}=1k\Omega$、$R_{2}=10\Omega$、$R_{3}=20\Omega$)，导线若干。请你利用实验器材，从三个电阻中选择两个电阻，设计实验测量出电源电压值，并根据要求回答下列问题。
(1)选择的两个电阻是R₂和R₃。
(2)在虚线框中画出实验电路图(实验测量过程中不拆接电路)。
(3)测量步骤及所需测量的物理量(用字母表示)：闭合开关S，读出电压表的示数U₁。
(4)电源电压值的表达式$U_{0}=$$\frac{R_{2}+R_{3}}{R_{2}}U_{1}$(或$U_{1}+\frac{R_{3}}{R_{2}}U_{1}$)(用已知物理量字母和测量物理量字母表示)。

答案：
11.
(1)R₂ R₃
(2)如图所示

(3)闭合开关S，读出电压表的示数U₁
(4)$\frac{R_{2}+R_{3}}{R_{2}}U_{1}$(或$U_{1}+\frac{R_{3}}{R_{2}}U_{1}$)
