《2025年同步练习册分层检测卷九年级物理全一册人教版》

10. 如图所示是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片 P 滑到 a 端，电流表示数为 0.3 A，当浮球最高时，滑片 P 滑到 b 端，电流表示数为 0.5 A。下列说法错误的是(D)


A.电阻 R₁ 的阻值为 30 Ω
B.电源电压为 15 V
C.在加满油后，1 min 内电阻 R₁ 产生的热量为 450 J
D.电阻 R₁ 最小功率为 7.5 W

答案： 10.D

11. 如图所示的电路中，电源电压恒定，闭合开关 S 后，滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是(BC)

A. 电流表 A₂ 示数变小，电流表 A₁ 示数变小
B. 电压表 V 示数不变
C. 电压表 V 示数与 A₁ 示数的比值不变
D. 电流表 A₁ 示数与 A₂ 示数的差不变

答案： 11.BC

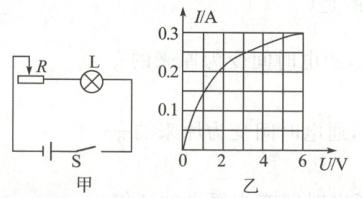

12. 如图甲所示电路，电源电压恒为 9 V，灯泡 L 的额定电压为 6 V，通过 L 的电流 I 随其两端电压 U 变化关系图像如图乙所示。闭合开关 S，下列分析正确的是(BD)

A. 无论如何移动滑片，L 的电阻始终为 20 Ω
B. 滑片向左移动过程中，L 的实际功率减小
C. 为保证电路安全，R 接入的最小阻值为 10 Ω
D. L 实际功率为 0.75 W 时，R 的阻值为 24 Ω

答案： 12.BD
