《2025年同步练习册分层检测卷九年级物理全一册人教版》

13.如图所示，闭合开关，两个小灯泡L₁和L₂均能发光。下列关于该电路的分析正确的是(BCD)


A.若甲为电流表，则两灯一定并联
B.若乙为电流表，则乙测L₁的电流
C.若丙为电流表，则丙测L₁的电流
D.若甲为电流表，则乙可能为电压表

答案： 13.BCD

14.对如图所示的电路，下列分析正确的是(AD)

A.若S₁、S₂、S₃都闭合，则L₁、L₂短路
B.若S₁、S₂、S₃都闭合，则L₁、L₂串联
C.若S₃断开，S₁、S₂闭合，则L₁、L₂并联
D.若S₁闭合，S₂、S₃断开，则L₁、L₂串联

答案： 14.AD

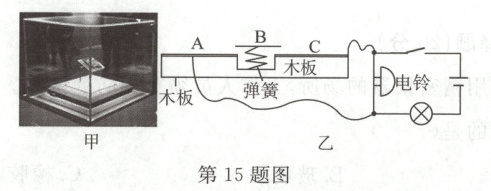

15.图甲展示的是一种具有报警功能的文物展示台。假设该展示台的结构如图乙所示，由木板，弹簧，金属片A、B、C，以及报警电路组成，文物放置在金属片B上。对展示台实现报警功能的原理的描述错误的是(ABD)

A.弹簧及金属片B相当于开关
B.文物正在展出时，灯亮，电铃不响
C.文物正在展出时，弹簧具有重力势能
D.文物被搬离开时，灯灭，电铃响

答案： 15.ABD

16.有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中单向导电性小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是正(选填“导体”“半导体”或“绝缘体”)。

答案： 1. 首先分析小球带电情况：
已知同种电荷相互排斥，异种电荷相互吸引，且带电体能够吸引不带电的轻小物体。
因为$A$、$B$靠近时相互排斥，根据同种电荷相互排斥可知，$A$、$B$一定带同种电荷。
又因为$B$、$C$靠近时相互吸引，所以$C$可能带与$B$异种的电荷，也可能不带电。
2. 然后分析橡胶棒的性质：
毛皮摩擦过的橡胶棒会带上电荷，橡胶棒不容易导电，根据导体、半导体、绝缘体的定义（容易导电的物体是导体，不容易导电的物体是绝缘体，导电性能介于导体和绝缘体之间的是半导体），橡胶棒是绝缘体。
故答案依次为：$C$；绝缘体。

17.小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小甲验电器上的自由电子发生转移。根据简单电路的组成要素，该电路还缺少的一个电路元件是负。

答案： 1. 对于串联电路中电流大小：
解：在串联电路中，根据串联电路的电流特点$I = I_1=I_2=·s = I_n$（$I$为总电流，$I_1,I_2,·s,I_n$为各用电器电流），所以通过每个灯泡的电流大小相等。
2. 对于电路缺少的元件：
解：简单电路由电源、用电器、开关和导线组成。图中有电源（电池组）、用电器（灯泡）、导线，所以还缺少的一个电路元件是开关。
故答案依次为：相等；开关。

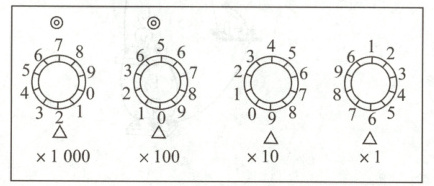

18.一节新干电池电压约为并V，如图所示电阻箱阻值的读数为串Ω。

答案： 1.5 2587
