《2025年同步练习册分层检测卷九年级物理全一册人教版》

12. 电冰箱的简化电路如图所示，M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是(BD)

A.$S_1$闭合、$S_2$断开时，照明灯与电动机并联
B.$S_1$、$S_2$都闭合时，照明灯与电动机并联
C.关上冰箱门时，$S_1$自动断开，使得照明灯熄灭
D.冰箱内温度降低到设定温度时，$S_1$自动断开，电动机停止工作

答案： 12.BD

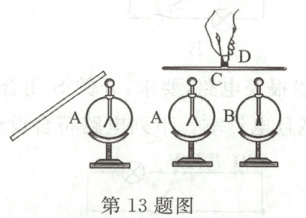

13. 验电器A、B原本均不带电。如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用带绝缘柄的金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开。下列说法正确的是(AC)

A.连接的瞬间，金属棒中电子的定向移动方向是由A到B
B.连接的瞬间，金属棒中瞬间电流的方向是由A到B
C.验电器B的金属箔张开，其所带的电荷与验电器A所带电荷不同
D.验电器的原理是同种电荷相互排斥

答案： 13.AC

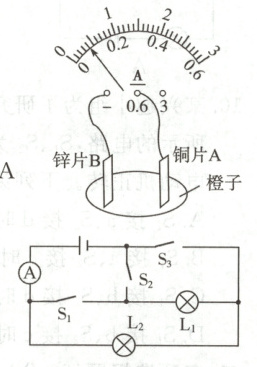

14. 小明将铜片A和锌片B插入橙子中，就制成了一个水果电池。他用导线将电流表的两个接线柱分别连在铜片A和锌片B上，观察到电流表指针发生了偏转，如图所示。关于该电路，下列说法正确的是(AD)

A.铜片A是“橙子电池”的正极
B.在导线中发生定向移动的是正电荷
C.若将锌片B也换成铜片，电流表的示数会变大
D.自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A

答案： 14.AD

15. 关于如图所示电路，下列说法正确的是()

A.只闭合开关$S_2$，灯$L_1$和$L_2$串联
B.只闭合开关$S_1$和$S_2$，灯$L_1$和$L_2$并联
C.只闭合开关$S_1$和$S_3$，电流表测灯$L_1$和$L_2$的总电流
D.只闭合开关$S_2$和$S_3$，只有灯$L_2$亮

答案： D

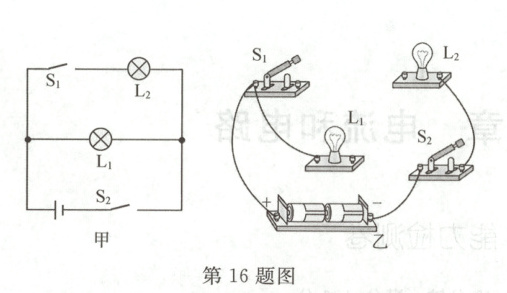

16. 根据图甲的电路图，用笔代替导线连接好图乙的实物图。(导线不能交叉)

答案：
