《2025年同步练习册分层检测卷九年级物理全一册人教版》

11. 下列说法正确的是(ABD)

A.马路上的路灯同时亮，同时熄灭，它们是并联的
B.有些绝缘体在一定的条件下可能变成导体
C.摩擦起电的过程创造了电荷
D.只有正电荷的移动，才能形成电流

答案： 11.ABD

12. 如图所示，某电子线路板上有一个由三个电阻 R₁、R₂和 R₃构成的局部电路。已知通过 R₁和 R₂的电流分别为 4 mA 和 10 mA，则通过 R₃的电流可能是(BD)


A.4 mA
B.6 mA
C.10 mA
D.14 mA

答案： 12.BD

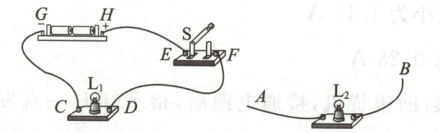

13. 如图所示的实验电路，灯 L₂两端的导线 A、B 还未接入电路，字母 C、D、E、F、G、H 表示电路各元件的接线柱。下列操作能实现灯 L₁、L₂并联，且开关 S 同时控制两盏灯的是(CD)


A.A接G，B接H
B.A接C，B接F
C.A接C，B接D
D.A接G，B接F

答案： 13.CD

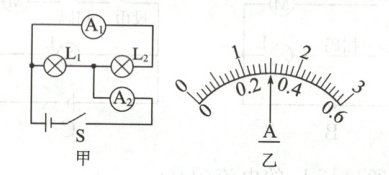

14. 如图甲所示，闭合开关，两灯泡正常发光，且两个完全相同的电流表指针偏转均如图所示。下列说法正确的是(CD)


A.灯泡 L₁和 L₂是串联的
B.电流表 A₁测量通过灯泡 L₂的电流
C.通过灯泡 L₁的电流为 1.5 A
D.通过灯泡 L₂的电流为 0.3 A

答案： 14.CD

15. 如图所示，请用笔画线代替导线正确连接电路。要求:灯 L₁和灯 L₂并联，开关 S 控制整个电路，电流表测量通过干路的电流。(不考虑电流表量程的选择，导线不能交叉)

答案：
15.

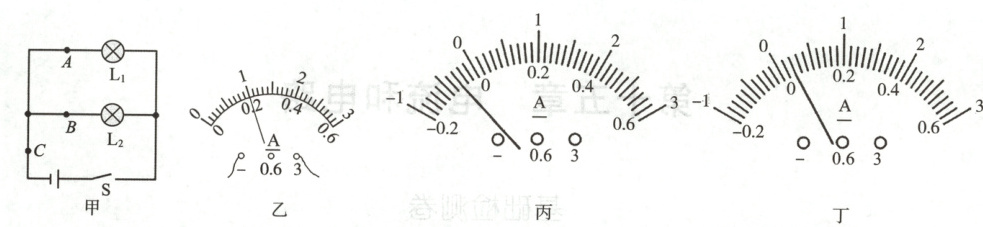

16. 在探究“并联电路的电流规律”的实验中，小明设计了如图甲所示的电路进行实验。

(1)实验中小明选择的两个小灯泡的规格应是不相同(选填“相同”或“不相同”)的。
(2)小明先将电流表接在 L₁所在的支路上，闭合开关，观察到灯 L₂发光，但灯 L₁不亮，电流表的示数为零。电路可能存在的故障是灯 L₁断路(选填“灯 L₁断路”或“灯 L₁短路”)。
(3)排除故障后，他测出 L₁支路上的电流 Iₐ=0.8 A；然后他把电流表依次接入电路分别测出 L₂支路上的电流 Iᵦ、干路电流 I꜀，两次测得的结果都如图乙所示。小明由此数据得出并联电路中干路电流和各支路电流的关系是I_C = I_A + I_B(写关系式即可)。
(4)测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图丙所示位置，原因是电流表正负接线柱接反。断开开关，纠正错误后，再闭合开关，发现指针偏转至图丁所示位置。接下来的操作是断开开关，换用不同规格的小灯泡，继续进行实验。

答案： 16.
(1)不相同　　
(2)灯L₁断路　　
(3)I_C = I_A + I_B　　
(4)正负接线柱接反　换用不同规格的小灯泡
