《2025年同步练习册分层检测卷九年级物理全一册人教版》

15.下列说法正确的是(ABD)

A.磁悬浮列车能够悬浮是利用了磁极间的相互作用
B.奥斯特发现了通电导体周围存在磁场
C.发电机在发电过程中电能转化为机械能
D.地磁的N极在地理的北极附近

答案： 15.ABD

16.如图所示，请你在图中：
(1)标出磁感线的方向；
(2)画出条形磁体受到摩擦力的方向。

答案：

17.探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止状态，如图所示。请你在图中：
(1)标出B点的电流方向；
(2)括号内标出小磁针右端的极性(用“N”或“S”表示)。

答案：

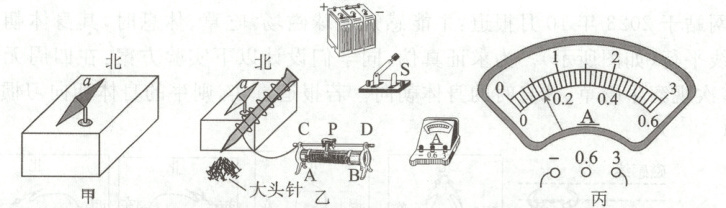

18.在学习“电与磁”后，某小组做了以下实验研究。

(1)如图甲，将指南针水平放置在木板上，指南针静止时a端指向北方，则a端是指南针的N极(选填“N极”“S极”)，这是因为地球周围存在磁场。
(2)为研究电磁铁磁性强弱与电流大小的关系，请完成下列实验内容：
①如图乙，漆包线绕在铁钉上构成一个电磁铁，将它平行于指南针放置在木板上。
②请用笔画线表示接线，按要求将图乙中的电源、开关、电流表、滑动变阻器和电磁铁连成串联电路(有部分导线已连接)。要求如下：
Ⅰ.合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方。
Ⅱ.滑动变阻器滑片P由C端向D端移动时，电流表的示数减小。
③电磁铁磁性强弱可以通过电磁铁吸引大头针的数目来判断。为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，请设计记录实验数据的表格。
④某次实验，电流表示数如图丙，此时电流为A。

答案：
1. （1）答案：
指南针静止时$a$端指向北方，根据同名磁极相互排斥，异名磁极相互吸引，可知$a$端是指南针的$N$极；地球周围存在磁场，指南针就是利用地磁场工作的。
2. （2）②答案：
因为合上开关$K$，指南针在电磁铁的作用下，静止时$a$端仍然指向北方，所以电磁铁的右端为$S$极，左端为$N$极，根据安培定则（右手螺旋定则），电流从电磁铁的右端流入；又因为滑动变阻器滑片$P$由$C$端向$D$端移动时，电流表的示数减小，所以滑动变阻器应接$C$接线柱（采用“一上一下”接法）。连接电路：电源正极→开关→电流表→滑动变阻器（接$C$和上面一个接线柱）→电磁铁→电源负极。
3. （2）③答案：
4. （2）④答案：
由图丙可知，电流表量程为$0 - 3A$，分度值为$0.1A$，此时电流为$0.8A$。

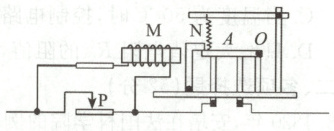

19.小利设计的一种限流器原理如图所示，当电流超过限制电流时会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆$OA$在弹簧拉力作用下绕$O$点转动，电路断开。刚转动时，杠杆$OA$属于省力杠杆。
(2)若把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的火线上。
(3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器的滑片P向右移动。

答案： 19.
(1)省力　
(2)火　　
(3)右
