《2025年同步练习册分层检测卷九年级物理全一册人教版》

6. 小军采用如图所示的电路研究“通过某导体的电流与它的电阻的关系”，他分别用$5\ \Omega$和$10\ \Omega$的电阻做两次实验。当完成第一次实验后，小军将$A$、$B$两点间的电阻$R$由$5\ \Omega$更换为$10\ \Omega$，闭合开关后，应(B)


A.保持滑动变阻器的滑片不动
B.将滑动变阻器的滑片向右移动
C.将滑动变阻器的滑片向左移动
D.更换阻值更大的滑动变阻器

答案： 6.B

7. 如图所示，电源电压不变，$R_2$为光敏电阻，其阻值随光照强度的增强而减小。闭合开关S，保持$R_1$的滑片位置不动，当有灰尘遮挡$R_2$导致光照强度减弱时，下列说法正确的是(C)


A.电流表$A_1$示数不变
B.电压表V与电流表$A_2$示数的比值变小
C.电流表$A_1$与电流表$A_2$示数之差不变
D.当光照强度不变时，向右移动滑动变阻器的滑片，电流表$A_2$示数变小

答案： 7.C

8. 如图所示电路中，闭合开关S，灯L亮，电流表、电压表有示数。工作一会儿发现小灯泡L不亮，两电表中一个示数增大，一个示数减小，则电路可能出现的故障是(C)


A.电阻$R$断路
B.电阻$R$短路
C.小灯泡L断路
D.小灯泡L短路

答案： 8.C

9. 如图所示是某实验小组设计的测量未知电阻$R_x$阻值的电路，其中电源电压未知且保持不变，电阻$R_0$阻值已知。在不拆改电路的前提下，能够测出$R_x$阻值的是(B)

答案： 9.B

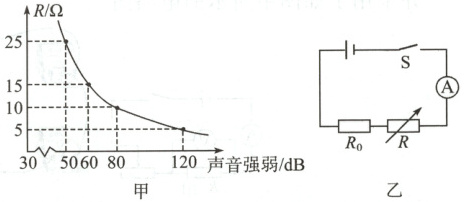

10. 噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻$R_0$、声敏电阻$R$(阻值会随声音强弱发生变化)、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中$R$的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80 dB时电流表示数为0.4 A，当噪声50 dB时电流表示数为0.2 A。下列选项正确的是(C)


A.电路中的电流随声音强度增大而减小
B.$R_0$阻值是15 $\Omega$
C.电源电压10 V
D.当电流表示数为0.3 A时噪声强度为60 dB

答案： 10.C
