《2025年同步练习册分层检测卷九年级物理全一册人教版》

25. (7分)体重超标已影响了部分中学生身心健康。为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。电源电压为9V，电流表量程为0～0.6A，R为压敏电阻，其阻值与所受到的压力关系如图乙所示。闭合开关S，当体重计空载时，电路的电流为0.18A。踏板重力不计，求：

(1)定值电阻$R_0$的阻值；
(2)当体重计示数为400N时，电路的电流；
(3)体重计所能测量的最大体重。

答案：
(1)5Ω；
(2)0.3A；
(3)800N。

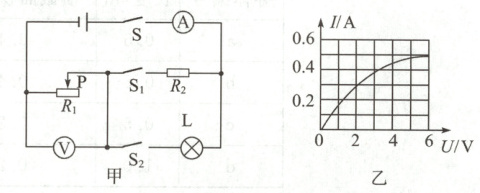

26. (9分)如图甲所示电路，电源电压为17V，滑动变阻器$R_1$的铭牌标示“100$\Omega$ 1A”，电流表量程为0～0.6A，电压表量程为0～15V，灯泡的额定电压为6V，其I-U关系如图乙所示。只闭合开关S和$S_1$，滑动变阻器的滑片P置于最右端时，电压表的示数为10V。在保证各元件安全工作的情况下，求：

(1)小灯泡正常发光时的电阻；
(2)定值电阻$R_2$的阻值；
(3)只闭合开关S和$S_2$，滑动变阻器$R_1$允许的取值范围。

答案：
(1) 12Ω；
(2) 70Ω；
(3) 22Ω~60Ω。
