7. 如图所示的电路中，电源电压为18 V且保持不变。当开关S闭合，滑动变阻器的滑片P滑至a端时，电流表示数为1.5 A；当S断开，滑片P滑到变阻器中点时，电压表示数为9 V。不考虑温度对灯丝电阻的影响，下列选项正确的是(C)


A.灯泡的电阻为36 Ω
B.滑动变阻器的最大阻值为12 Ω
C.断开开关S，若电流表量程换为0～0.6 A，灯泡两端的最大电压为10.8 V
D.闭合开关S，滑动变阻器的滑片P滑至b端时，电流表示数为1 A

答案： 7.C

8. 如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动。关于电流表和电压表示数的变化情况，以下说法正确的是(BC)


A.电流表示数变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变大

答案： 8.BC

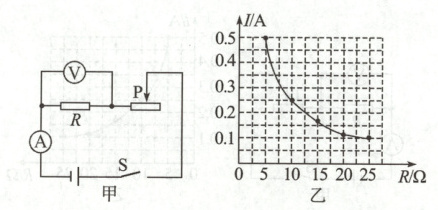

9. 利用如图甲所示电路探究电流和电阻的关系。电源电压保持3 V不变，分别将5 Ω、10 Ω、15 Ω、20 Ω、25 Ω的定值电阻$R$连入电路。按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。在实验中(ABD)


A.电压表示数保持2.5 V不变
B.当$R$的阻值是10 Ω时，通过$R$的电流为0.25 A
C.当$R$的阻值是25 Ω时，滑动变阻器连入电路中的阻值为5 Ω
D.滑动变阻器连入电路的阻值变化范围为5～20 Ω

答案： ABC
