《2025年同步练习册配套检测卷八年级物理上册鲁科版五四制》

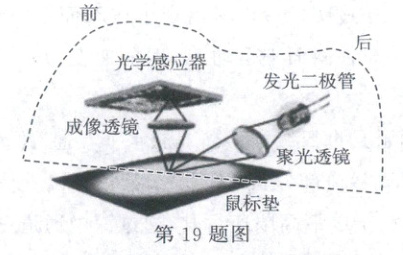

19. 如图所示,电脑中常用光电鼠标,其原理就是利用发光二极管照射移动表面,反射光通过成像透镜成像于光学传感器上.鼠标移动时,传感器会连续拍摄鼠标垫表面所成的像,并利用芯片处理比较各个影像的数字信号,反馈到计算机,决定屏幕上的光标移动距离和方向.图中光学传感器、透镜、发光二极管等元件固定在鼠标内.当发光二极管的光照射在粗糙的鼠标垫上时会发生漫反射(选填“镜面反射”或“漫反射”);当鼠标平放在鼠标垫上,成像透镜距鼠标垫 7 mm,光学传感器距成像透镜 3 mm,则在光学传感器上成倒立(选填“正立”或“倒立”)、缩小(选填“放大”或“缩小”)的实像;将鼠标离开鼠标垫一定高度后悬空向前移动时,电脑显示器上的光标并不移动,是因为像成在光学传感器的下方(选填“上”或“下”)方,而且所成的像变小(选填“变大”“不变”或“变小”).

答案： 漫反射；倒立；缩小；下方；变小

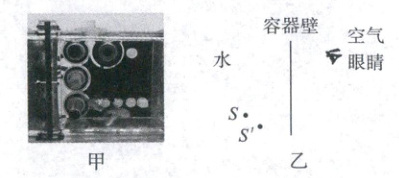

20. 神舟十八号任务期间,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱,神舟十八号斑马鱼实验的意义在于探索空间环境对鱼类生长发育和行为的影响,如图甲所示.请你在图乙中画出航天员看到斑马鱼的光路图($S$表示斑马鱼的实际位置,$S'$表示宇航员看到的斑马鱼像的位置,不考虑容器壁对光线的影响).

答案： 作答如下：
从斑马鱼$S$处发出的光线，在从水中进入空气时发生折射，折射角大于入射角，折射光线远离法线，眼睛逆着折射光线看去，看到的$S'$是斑马鱼的虚像位置，虚像$S'$比实际位置$S$偏高。
光路图：从$S$点作一条射向水与空气界面的光线，在界面处发生折射，折射光线偏离法线，进入人眼，同时作出法线，标出入射角和折射角（入射角小于折射角），再用虚线连接$S'$和人眼，表示视线方向，$S'$位于$S$的上方。

21. 阅读短文,回答问题.
潜艇的“耳目”——声呐
潜艇最大的特点是它的隐蔽性,作战时需要长时间在水下潜航,这就决定它不能浮出水面使用雷达观察,而只能依靠声呐进行探测,所以声呐在潜艇上的重要性更为突出,被称为潜艇的“耳目”.
声呐是利用水中声波对水下目标进行探测、定位和通信的电子设备,是水声学中应用广泛的一种重要装置.
声呐能够向水中发射声波,声波的频率大多在 $10～30 kHz(1 kHz = 10^3 Hz)$之间,由于这种声波的频率较高,可以形成较强指向性.声波在水中传播时,如果遇到潜艇、水雷、鱼群等目标,就会被反射回来,反射回来的声波被声呐接收,根据声信号往返时间可以确定目标的距离.
声呐发出声波碰到的目标如果是运动的,反射回来的声波(下称“回声”)的音调就会有所变化,它的变化规律是:如果回声的音调变高,说明目标正向声呐靠拢;如果回声的音调变低,说明目标远离声呐.
(1) 声呐除了能发出人耳能听到的声音,还能发出超声波(选填“超声波”或“次声波”). (普通人听到声音的频率范围为 $20～20 000 Hz$)
(2) 如果停在海水中的潜艇 $A$发出的声波信号在 12 s 时接收到经 $B$潜艇反射回来的信号,且信号频率不变,潜艇 $B$ 与潜艇 $A$ 的距离是9000m.(设声波在海水中传播速度为 1 500 m/s)停在海水中的潜艇 $A$继续监控潜艇 $B$,突然接到潜艇 $B$ 反射回来的声波频率是变高的,说明潜艇 $B$ 正向潜艇 $A$______靠近.(选填“靠近”或“远离”).

答案：
(1) 超声波
(2) 由题意知，声波从潜艇A到潜艇B再反射回潜艇A的总时间为12s，所以单程时间为$t = \frac{12s}{2} = 6s$。根据公式$s = vt$（其中$v = 1500m/s$，$t = 6s$），可得潜艇B与潜艇A的距离$s = 1500m/s×6s = 9000m$；靠近
