《2025年同步练习册配套检测卷八年级物理上册鲁科版五四制》

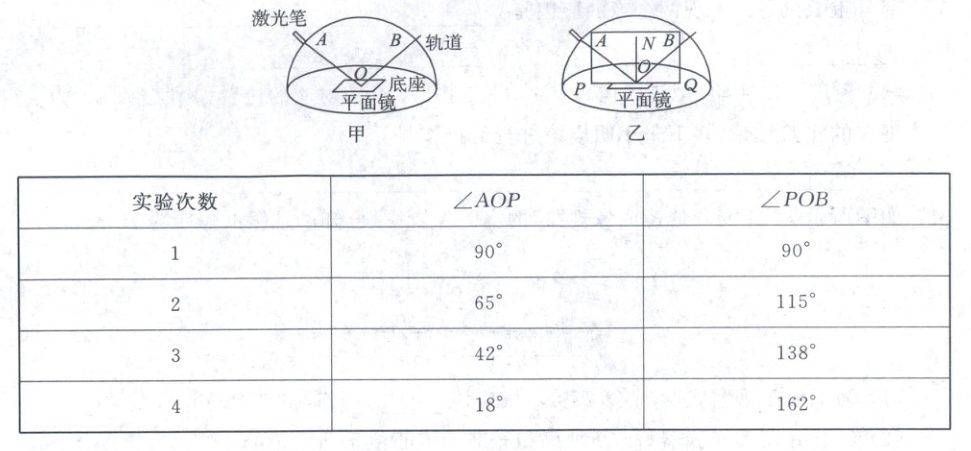

33. 小红用图甲所示装置探究光的反射定律,平面镜置于水平底座中心,激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的 $O$ 点.

(1) 为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些烟雾（或水雾，合理即可）.
(2) 多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光 $OB$ 挡住入射光 $AO$ 的现象,如图乙所示,将长方形纸板与 $AO$、$OB$ 所在平面重合,其底边 $PQ$ 紧贴平面镜,在纸板上即可显示出入射光和反射光,多次测量纸板和平面镜的夹角.
① 上述实验中测得的夹角均为 $90^{\circ}$,则反射光线、入射光线所在平面和平面镜相互垂直.
② 在纸板上过 $O$ 点作出底边 $PQ$ 的垂线 $ON$,则 $ON$ 与镜面垂直,可知 $ON$ 为法线,由①、②可得,反射光线、入射光线和法线在同一平面内.
(3) 改变入射光的方向,依次记录实验数据如表所示,分析实验数据可知,入射光线 $AO$ 逐渐远离法线 $ON$,$\angle NOB$ 与 $\angle AON$ 的大小相等.

答案： （1）烟雾（或水雾，合理即可）
（2）①垂直
②垂直；同一平面
（3）远离；相等

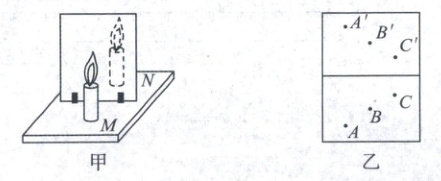

34. 图甲是小芳同学探究“平面镜成像的特点”实验装置.

(1) 在实验中用透明的玻璃板代替平面镜,主要是利用玻璃透明的特点,便于确定像的位置.
(2) 在竖立的玻璃板前放一支点燃的蜡烛 $M$,可以看到玻璃板后面出现蜡烛的像. 小明拿另一支大小相同的蜡烛 $N$ 在玻璃板后面移动,直到它跟蜡烛 $M$ 的像完全重合. 由此可以得出的结论是像与物大小相等.
(3) 实验时,小芳同学应在$M$(填“$M$”或“$N$”)侧观察蜡烛 $M$ 经玻璃板所成的像.
(4) 细心的小芳透过玻璃观察蜡烛 $M$ 的像时,看到在像的后面还有一个较模糊、与像有部分重叠的像. 出现两个像的原因是玻璃板太厚，前后两个表面都反射成像.
(5) 经过三次实验,记录的像 $A'$、$B'$、$C'$ 与物 $A$、$B$、$C$ 对应的位置如图乙所示. 为了得到更多的实验结论,接下来小明应该进行的操作是连接像与物的对应点，判断连线与镜面是否垂直，测量像与物到镜面的距离是否相等.

答案：
(1)确定像的位置
(2)像与物大小相等
(3)$M$
(4)玻璃板太厚，前后两个表面都反射成像
(5)连接像与物的对应点，判断连线与镜面是否垂直，测量像与物到镜面的距离是否相等
