27. 在“研究凸透镜成像”的实验中,点燃的蜡烛分别放在 $a$、$b$、$c$、$d$、$e$ 五个位置,如图所示,其中蜡烛放在c处所得的实像最大,放在e处能看到正立放大的像. 若在实验中发现光屏上成的烛焰像偏左,为了使烛焰像能成在光屏中央,应向右(选填“上”“下”“左”或“右”)调烛焰位置.

答案： c；e；右

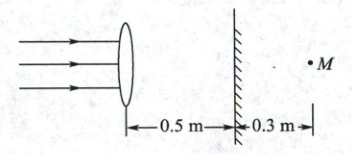

28. 如图所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从 $M$ 处发散开来的,则光束会聚处和 $M$ 点的距离是0.6$m$,该凸透镜的焦距是0.2$m$.

答案： 0.6；0.2

29. 如图所示,学校教学楼楼梯拐角处墙上装了一面镜子,在方便同学们日常整理仪容的同时,也能更好地通过光的反射对楼道进行照明,节约用电. 请画出灯 $S$ 经过镜子照射到下层楼道 $A$ 点的光路及灯 $S$ 在镜中的像 $S'$.

答案： 1. 作S关于平面镜的对称点S'，即为S在镜中的像（用虚线表示）
2. 连接S'A，交平面镜于点O（O为反射点）
3. 连接SO，即为入射光线
4. 连接OA，即为反射光线
5. 过O点作法线（垂直于镜面的虚线）
6. 标出入射光线SO和反射光线OA的箭头方向（SO箭头指向O，OA箭头指向A）
