30. 潭清疑水浅,安全记心间. 如图,$A$ 是水池底某点,请大致作出光线 $AO$ 的折射光线以及人从岸上看到 $A$ 的像 $A'$.

答案： 1. 过O点作垂直于界面MN的法线OO'。
2. 光线AO从水中斜射入空气，折射角大于入射角，在法线右侧空气中作出折射光线OB。
3. 反向延长折射光线OB，与AO的延长线（或法线）交于点A'，A'即为A的像。
（注：此处需在图中完成上述作图步骤，文字描述仅为作图要点。）

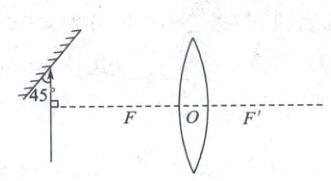

31. 请完成图中的光路.

答案： 入射光线斜射到平面镜上，反射光线与入射光线与镜面夹角相等且在法线另一侧，所以先作出法线（与平面镜垂直），再根据反射角等于入射角（入射角为$45^{\circ}$，反射角也为$45^{\circ}$）画出反射光线；
反射光线射向凸透镜，此光线平行于主光轴，经凸透镜后折射光线过焦点。
故光路图为：先以入射点作垂直于平面镜的法线，在法线另一侧根据反射角等于入射角画出反射光线，反射光线平行于凸透镜主光轴射向凸透镜，经凸透镜后折射光线过焦点$F$。

32. 如图所示,$A$ 是物体,$A'$ 是物体经过凸透镜所成的像,试画出凸透镜的位置及焦点.

答案： 1. 连接A与A'，连线交主光轴（水平虚线）于点O，O为凸透镜光心；
2. 过O作垂直于主光轴的直线，即为凸透镜位置；
3. 过A作平行于主光轴的光线，交凸透镜于点M；
4. 连接M与A'，连线交主光轴于点F，F为凸透镜一个焦点；
5. 在凸透镜另一侧，与F关于O对称的点F'为另一焦点。
（注：需在图中对应位置标出凸透镜、O、F、F'）
