《2025年同步练习册配套检测卷八年级物理上册鲁科版五四制》

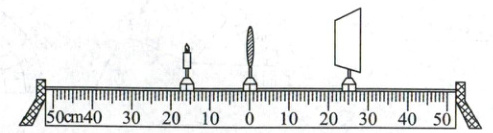

35. 小明想探究凸透镜成像规律,他选用了焦距为10 cm的凸透镜进行实验.
(1) 当蜡烛、凸透镜、光屏处于如图所示的位置时,光屏中央呈现出清晰的像,则该像是倒立、放大(选填“放大”“缩小”或“等大”)的实像.生活中的投影仪(选填“照相机”“投影仪”或“放大镜”)就是利用这一成像原理工作的.

(2) 在光屏上得到清晰的像后,小聪取下自己的近视眼镜放在烛焰和凸透镜之间,发现光屏上的像变得模糊.为了再次在光屏上得到烛焰清晰的像,可保持光屏和凸透镜位置不变,将蜡烛向靠近(选填“远离”或“靠近”)凸透镜移动到适当位置.
(3) 蜡烛随着燃烧而变短,为了使像仍能成在光屏中央,这时最合理的调整是C.
A. 只需将凸透镜向下移动一些
B. 只需将光屏向上移动一些
C. 将凸透镜和光屏都向下移动一些

答案：
(1) 放大；投影仪
(2) 靠近
(3) C

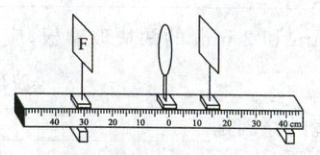

36. 在探究凸透镜成像规律时,小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源,又用同样的白色方格板做成光屏,实验使用的凸透镜焦距为10 cm,实验装置如图所示.

(1) 实验时,首先调节光源、凸透镜和光屏的高度,使它们的中心大致在同一高度上,其目的是使像成在光屏中央.
(2) 凸透镜固定在光具座零刻度线上,小明将光源移至40 cm时,在光屏上出现倒立、缩小的实(选填“实”或“虚”)像；如果小明将光源移至8 cm刻度时,他通过凸透镜看到光源的正立(选填“倒立”或“正立”)放大的虚像.
(3) 同学们对小明使用的实验装置进行如下评价,其中错误的是(D)
A. 与烛焰相比,实验使用的光源不会晃动,光屏上所成的像比较稳定
B. 光源镶嵌在白色方格板上,用同样的白色方格板作光屏,便于比较像与物的大小
C. 零刻度线刻在光具座标尺的中央,可直接测出物距和像距
D. 若凸透镜的焦距未知,则利用此实验装置不能测量凸透镜的焦距

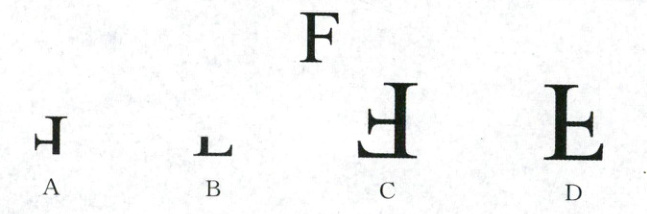

(4) 光源“F”放在15 cm处,其大小如图所示,凸透镜固定在光具座零刻度线上.如果用遮光罩将凸透镜的上半部分罩住,则光屏上所成的像是下图中的C.

答案： （1）使像成在光屏中央
（2）实；正立
（3）D
（4）C
