《2025年同步练习册配套检测卷八年级物理上册鲁科版五四制》

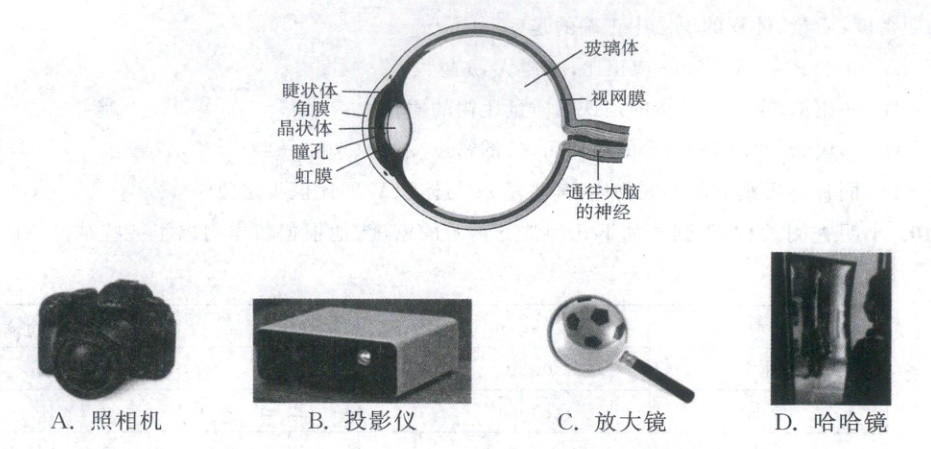

6. 眼睛是心灵的窗户,眼球的结构如图所示,眼球与下列哪种光学器材成像原理相符(A)

答案： A

7. 有关显隐杯的记载,古籍中不乏其例.其原理是在杯内底中央置一图案,图案上盖一凸透镜.如图所示,杯中倒入酒,俯视时,图案处于酒与凸透镜组成的新透镜焦距之内,会被清楚地看到,则此时(C)

A.杯中酒相当于一块凸透镜
B.成的是缩小的像
C.新透镜成像原理与放大镜相同
D.成的像是倒立的

答案： C

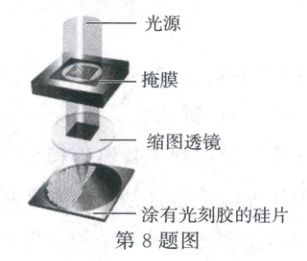

8. 2023 年 2 月哈工大宣布突破 EUV 光刻机关键技术,光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上,从而制造出集成电路的方法,其工作原理如图所示.若图示中掩膜上的电路图恰好在硅片上成清晰缩小的像,下列说法正确的是(B)

A.电路图在硅片上成的像是虚像
B.掩膜位于缩图透镜的二倍焦距以外
C.硅片位于缩图透镜一倍焦距以内
D.要减小硅片上的像,掩膜需向下移动

答案： B
