《2025年资源与评价黑龙江教育出版社八年级物理上册人教版》

热点四 利用光的反射定律作图
【典题 4】如图,小玲利用一块平面镜,将正午时分直射的太阳光引入一根水平管道内,请在图中画出平面镜的位置。

技法点拨
(1)画入射光线或反射光线：

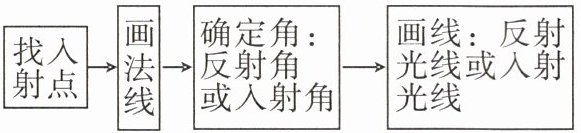

找入射点→画法线→确定角：反射角或入射角→画线：反射光线或入射光线

(2)根据入射光线和反射光线确定反射面的位置：
①确定反射光线和入射光线；
②作出反射光线和入射光线夹角的角平分线,即为法线；
③过入射点作出法线的垂线,即找到反射面的位置。
易错警示
(1)分清虚实线：入射光线、反射光线用实线,法线用虚线。
(2)不忘画箭头：入射光线、反射光线都需要有箭头,法线没有箭头。
(3)光线是直线,不能画成曲线,也不能断开。
【变式 3】按要求作图：高楼玻璃幕墙会造成光污染。如图所示,一束阳光射到玻璃上,请画出它的反射光线。

答案：
　【变式3】　　　　

1. 关于光的反射,下列说法正确的是(B)
A. 当入射光线与反射面的夹角为20°时,反射角也为20°
B. 入射光线靠近法线时,反射光线也靠近法线
C. 入射角增大5°时,反射光线与入射光线的夹角也增大5°
D. 镜面反射遵循光的反射定律,漫反射不遵循光的反射定律
2. 晚上,在桌面上铺一张白纸,把一块小平面镜放在白纸上(镜面朝上),如图所示。当手电筒的光正对着白纸和平面镜照射时,从侧面看上去(C)

A. 镜子比较亮,它发生了镜面反射
B. 镜子比较暗,它发生了漫反射
C. 白纸比较亮,它发生了漫反射
D. 白纸比较暗,它发生了镜面反射
3. 一束光线与水平面成35°角射向平面镜,如图所示。下列说法中正确的是(D)
A. 入射角是35°

B. 反射角是35°
C. 反射角是65°
D. 反射光线和入射光线的夹角是110°
4. 雨后的晚上,天刚放晴,地面虽已干,但仍留有不少积水,为了不致踩到地上的积水,下列说法正确的是(A)
A. 迎着月光走地上发亮处是积水,背着月光走地上暗处是积水
B. 迎着月光走地上暗处是积水,背着月光走地上发亮处是积水
C. 迎着月光或背着月光走,都是地上发亮处是积水
D. 迎着月光或背着月光走,都是地上暗处是积水

答案： 1. B　2. C　3. D　4. A

5. 利用一块平面镜使图中的一束光竖直射入井中,则反射角的大小是55°。

答案： 55°
