《2025年资源与评价黑龙江教育出版社八年级物理上册人教版》

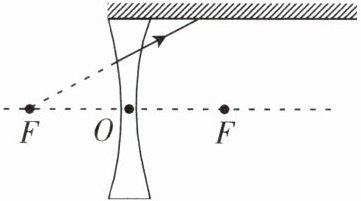

1. 如图所示,一束光线经凹透镜折射后,射到与凹透镜主光轴平行的平面镜上,请画出：
(1)射向凹透镜的入射光线。
(2)经平面镜反射的反射光线。

答案：

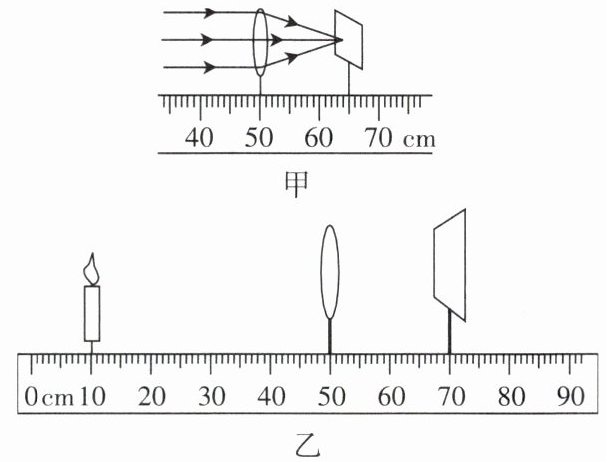

【例2】小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律”：

(1)小明通过图甲的实验操作,确定了该凸透镜的焦距。实验时,把凸透镜固定在光具座50cm刻度线处。
(2)小明将蜡烛移至光具座上10cm刻度线处,如图乙所示,移动光屏,直到烛焰在光屏上成清晰的像,则该像是倒立、缩小的实像。
(3)小明又将蜡烛移至光具座上25cm刻度线处,为在光屏上再次得到清晰的像,应将光屏向远离(选填“靠近”或“远离”)透镜的方向移动,应用这一成像特点可制成的光学仪器是投影仪；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间,若要在光屏上再次成清晰的像,则需要将光屏向远离(选填“靠近”或“远离”)透镜的方向移动。
(4)小明将蜡烛移至光具座上40cm刻度线处,移动光屏,发现不能在光屏上得到像,为了观察此时成像特点,请你写出接下来的操作：取走光屏，从光屏一侧透过凸透镜观看烛焰；小明将蜡烛继续靠近透镜,看到的像将变小(选填“变大”“变小”或“不变”)。

答案：
(2)缩小
(3)远离 投影仪 远离
(4)取走光屏，从光屏一侧透过凸透镜观看烛焰变小

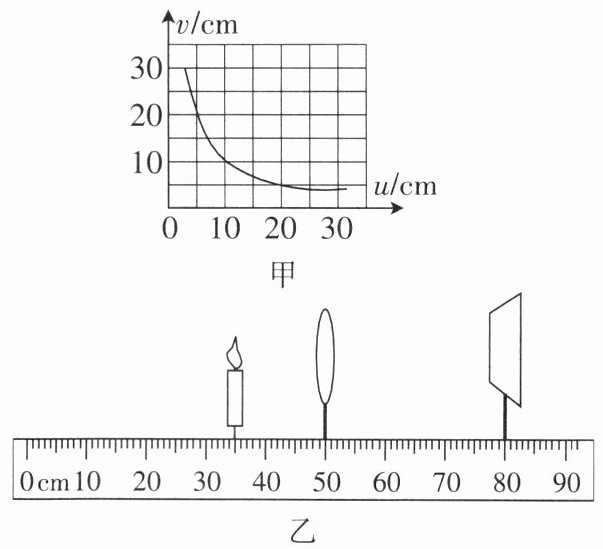

2. 某学习小组为探究凸透镜成像的规律,进行了如下操作：

(1)安装并调节烛焰、透镜和光屏,使它们三者中心大致在同一高度。
(2)通过探究,记录并绘制了物距u与像距v之间的关系图像,如图甲所示,则该凸透镜的焦距是5cm。
(3)当蜡烛放在如图乙所示位置时,调节光屏,可在光屏上得到一个倒立、缩小的实像,生活中的照相机(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的。
(4)若将透镜的上半部分用不透明的纸板挡住,则光屏上能(选填“能”或“不能”)成完整的像。
(5)在图乙中,小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间,发现光屏上原本清晰的像变模糊了,向右移动光屏,光屏上的像又变清晰,说明老师戴的是近视(选填“近视”或“远视”)眼镜。

答案：
(1)同一高度
(2)5
(3)缩小 照相机
(4)能
(5)近视
