《2025年资源与评价黑龙江教育出版社八年级物理上册人教版》

(5)在实验时,发现光屏上出现的像只有中间清晰,两侧却较模糊,大威只对凸透镜进行了调整,就在光屏上得到了清晰的像,他的调整是使凸透镜与光屏平行。

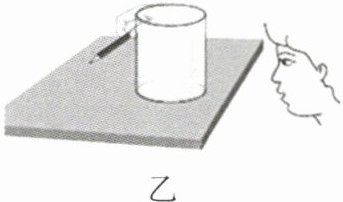

(6)大威在如图乙所示的一个圆柱形玻璃瓶里装入水,把一支铅笔水平地贴放在玻璃瓶的一侧,透过玻璃瓶,可以看到那支笔。此时的玻璃瓶在水平(选填“水平”或“竖直”)方向可视为凸透镜,此时看到的像虚(选填“实”或“虚”)像,若将铅笔略微远离玻璃瓶一些时,像会变大(选填“变大”“变小”或“不变”)。

答案：
(5)使凸透镜与光屏平行
(6)水平 虚 变大

热点二 凸透镜成像规律的应用
【典题2】小京通过焦距为$10\ cm$的凸透镜看到了提示牌上“关灯”两字放大的像,如图所示。下列说法正确的是(C)

A. “关灯”两字放大的像是实像
B. 提示牌上“关灯”两字在凸透镜的焦点上
C. 提示牌上“关灯”两字到凸透镜的距离小于$10\ cm$
D. 提示牌上“关灯”两字到凸透镜的距离大于$20\ cm$
技法点拨

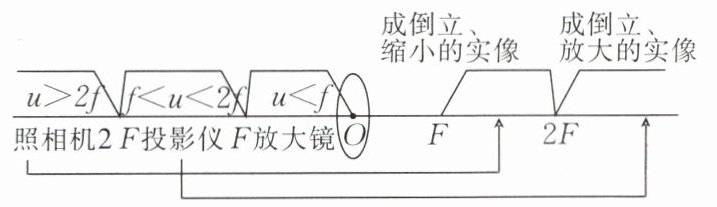

凸透镜成像规律及应用

(1)一倍焦距分虚实,内虚外实。
(2)二倍焦距分大小,远小近大。
(3)成像时：物近(靠近焦点)像远像变大,物远(远离焦点)像近像变小。
【变式1】小丽在天安门广场某处想拍摄天安门城楼的全景,但发现在该位置只能从观景框中看到城楼的一部分,为了拍摄到天安门城楼的全景,拍摄位置及镜头的调整正确的是(A)
A. 远离城楼,镜头向后缩
B. 远离城楼,镜头向前伸
C. 靠近城楼,镜头向后缩
D. 靠近城楼,镜头向前伸

答案： 【典题 2】C 【解析】本题考查凸透镜成像的特点。由题图可知，物体通过凸透镜成正立、放大的虚像；当物体通过凸透镜成正立、放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于 10 cm。 【变式1】A

热点三 利用凸透镜成像规律判断焦距
【典题3】小明用透明塑料盒设计了一个昆虫标本观察器,如图所示。盒底上放标本,盒盖上嵌入一个凸透镜。有焦距为$5\ cm和10\ cm$的两种凸透镜,为了在盒盖上方附近,通过凸透镜观察到标本正立、放大的像,凸透镜焦距$f与盒高h$选择合理的是(D)

A. $f = 5\ cm$、$h = 10\ cm$
B. $f = 10\ cm$、$h = 12\ cm$
C. $f = 5\ cm$、$h = 12\ cm$
D. $f = 10\ cm$、$h = 6\ cm$
技法点拨
根据凸透镜成像的性质,通过物距和焦距或像距和焦距的关系确定凸透镜焦距的取值范围：
(1)$u ＞ 2f$,成倒立、缩小的实像,$2f ＞ v ＞ f$。
(2)$2f ＞ u ＞ f$,成倒立、放大的实像,$v ＞ 2f$。
(3)$u ＜ f$,成正立、放大的虚像。
【变式2】小明同学做“探究凸透镜成像的规律”的实验,当他把烛焰移到距透镜$18\ cm$的位置时,在光屏上观察到倒立、放大的像。他判断凸透镜焦距可能是①$6\ cm$、②$9\ cm$、③$12\ cm$、④$16\ cm$,其中正确的是(D)
A. ①②
B. ②③
C. ①④
D. ③④

答案： 【典题 3】D 【解析】为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距。 【变式2】D
