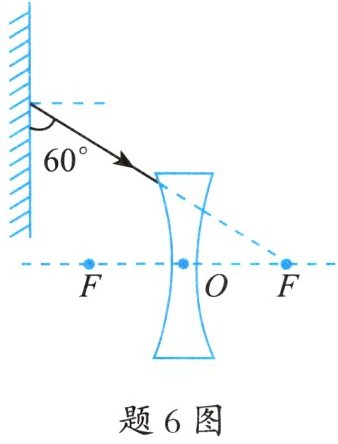

6. 如题6图所示,光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线,并在图中标出入射角的度数。

答案： 1. 过反射点做法线，根据反射角等于入射角，入射角为$90^{\circ}- 60^{\circ}=30^{\circ}$，在法线左侧画出入射光线，标注入射角$30^{\circ}$。
2. 反射光线射向凹透镜，其延长线过凹透镜右侧焦点，根据凹透镜特殊光线规律，延长线过焦点的入射光线经凹透镜折射后平行于主光轴，据此画出折射光线。
（由于这里是文字表述，无法直接画图，实际作答应在答题卡上用直尺、量角器等工具规范作图，入射角标在入射光线与法线夹角处）

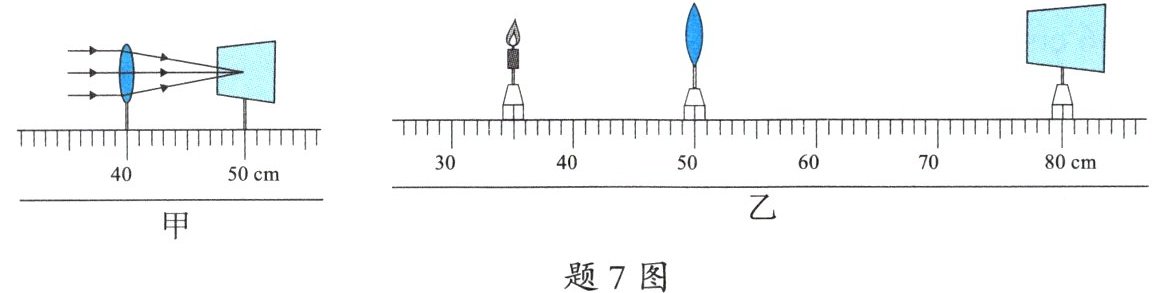

7. 如题7图所示,小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像的规律”的实验。

(1)如题7图甲所示,将一束平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f=10cm。
(2)如题7图乙所示,蜡烛和凸透镜的位置不变,当移动光屏到合适的位置,可在光屏上承接到一个倒立、放大、清晰的实像,日常生活中投影仪(照相机/投影仪/放大镜)就是利用这一原理制成的。
(3)实验过程中,飞来一只小昆虫落在凸透镜上,光屏上不会(会/不会)出现小昆虫的像。
(4)某次实验中,小李同学判断烛焰的像是实像,证据是像能成在光屏上。蜡烛燃烧一段时间后变短,烛焰的像会往上偏离光屏中心。
(5)在题7图乙所示的基础上,若保持凸透镜的位置不变,将蜡烛和光屏位置对调,光屏上可以得到清晰的倒立、缩小(放大/缩小)的实像。
(6)在题7图乙所示的基础上,保持蜡烛、光屏不动,向右缓慢移动凸透镜直到光屏上又出现烛焰的像,此时成像的情况是倒立、缩小的实像。

答案：
(1)10
(2)放大；投影仪
(3)不会
(4)像能成在光屏上；上
(5)缩小
(6)倒立；缩小；实
