《2025年知识与能力训练八年级物理上册人教版》

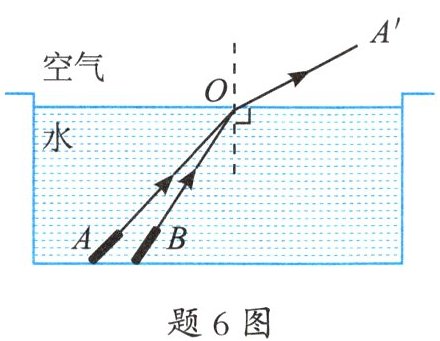

6. 如题6图所示,观光水池中,一束光沿AO方向从水射入空气,折射光线为OA'。若另一束光沿BO方向从水射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角r。

答案： 光从水中斜射入空气中时，折射角大于入射角，且折射光线、入射光线分居法线两侧，已知光沿$AO$方向从水射入空气，折射光线为$OA'$，则可判断$CD$为法线（$CD$与水面垂直），当光沿$BO$方向从水射入空气时，折射光线远离法线，折射角$r$大于入射角，过$O$点作法线$CD$，根据折射规律大致画出折射光线$OB'$，使折射角$r$大于入射角，且折射光线与入射光线分居法线两侧。
故本题答案为：作图如下（$OB'$ 为$BO$的折射光线，$\angle r$为折射角）：

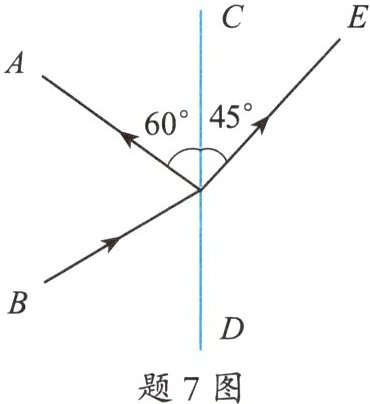

7. 如题7图所示,光在玻璃和空气的界面CD同时发生了反射和折射,以下说法正确的是(C)。
A.入射角为60°,界面左侧是玻璃
B.反射角为30°,界面右侧是玻璃
C.折射角为45°,界面左侧是玻璃
D.折射角为45°,界面右侧是玻璃

答案： C

8. 小明在平静的湖面上看到“鱼在云上游”的现象。“鱼在云上游”是鱼通过水面的折射形成的虚像和云在水面的反射形成的虚像同时出现的现象。

答案： 折射、虚、反射、虚

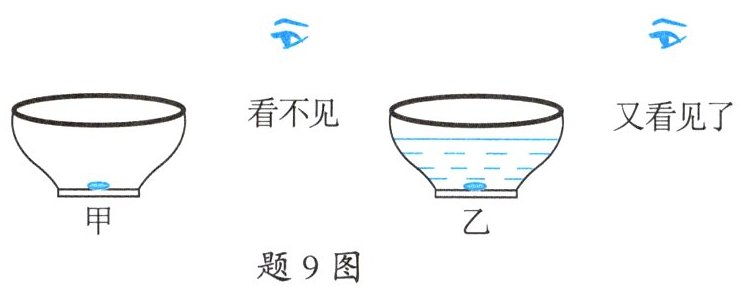

9. 如题9图所示,在空碗中放一枚硬币,从侧面观察,使其恰好不被看到,保持眼睛和碗的位置不动,缓慢往碗中倒水,可以观察到此硬币。试问,倒水前看不到硬币、倒水后看到硬币的原因是什么？请画出恰好能看到硬币时的光路图。

答案： 原因：
1. 倒水前：光在同种均匀介质中沿直线传播，硬币反射的光被碗边缘挡住，无法进入人眼，故看不到硬币。
2. 倒水后：硬币反射的光从水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线进入人眼，人眼逆着折射光线看到硬币的虚像，故能看到硬币。
光路图：
（画图要点：① 画出碗、水面（水平虚线）、法线（垂直水面的虚线）；② 从硬币实际位置画入射光线（箭头指向水面入射点）；③ 在入射点处画折射光线（箭头指向人眼，折射角大于入射角）；④ 用虚线反向延长折射光线，交点为硬币的虚像位置。）
（注：实际答题时需在图中标注：入射光线、折射光线、法线、箭头（光传播方向）、实际硬币位置、虚像位置。）
