《2025年精练课堂分层作业八年级物理上册人教版》

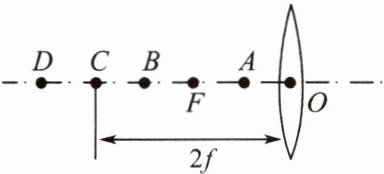

1. 如下图所示,要成倒立、缩小的实像,物体可位于图中的(D)


A.A点
B.B点
C.C点
D.D点

答案： D　解析:要成倒立、缩小的实像，此时的物距应大于二倍焦距，所以物体可以位于图中的D点处。

2. (2022·湖北十堰中考)下图所示的是某校园的监控摄像头之一,从保安室电脑上可以看到此摄像头拍摄的学生出入校园的画面。下列设备所成的像与摄像镜头成像特点相同的是(B)

A.汽车观后镜
B.照相机
C.投影仪
D.放大镜

答案： B　解析:摄像头是利用凸透镜成倒立、缩小的实像的原理制成的。汽车的观后镜是凸面镜，主要利用凸面镜能使光线发散的特点，可以起到扩大视野的目的，故A不符合题意;照相机是把发光板放在较远处，移动光屏，直至出现清晰的像，此像是倒立、缩小的实像，故B符合题意;投影仪所成的像是倒立、放大的实像，故C不符合题意;放大镜是物体经透镜成正立、放大的虚像，故D不符合题意。

3. 下图是一台投影仪的结构示意图。其中A是平面镜,它的作用是改变光的传播方向;B是凸透镜,它的作用是会聚成像。

答案： 平面镜　改变光的传播方向　　凸透镜　会聚成像

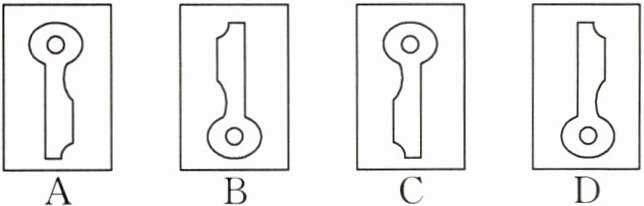

4. 在放映幻灯片时,想在屏幕上得到一个放大的钥匙的像,钥匙形状如右图所示,则下图中四个幻灯片的插法正确的是(B)

答案： B　解析:凸透镜成实像时，像与物相比较，上下、左右都颠倒，所以放映幻灯片时，要想使屏幕上出现放大的钥匙的像，则幻灯片的插法与题图相比应该是上下、左右都颠倒,B正确。

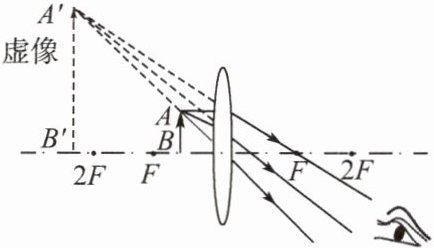

5. 箭头AB通过凸透镜成像如下图所示。利用这一成像规律制造的光学仪器是(B)

A.照相机
B.放大镜
C.幻灯机
D.潜望镜

答案： B

6. 有一次,小明在压有玻璃板的写字台上面滴了一滴水,透过水滴看过去,他发现压在玻璃板下报纸上的文字变大了。这时水滴相当于一个凸透镜(或放大镜),报纸上的文字经过水滴折射后形成一个放大的虚(选填“实”或“虚”)像。

答案： 凸透镜(或放大镜)　虚

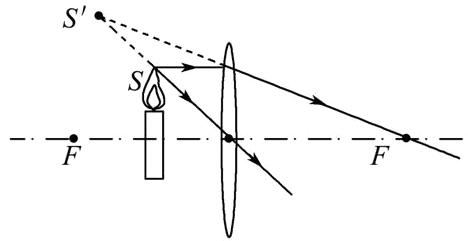

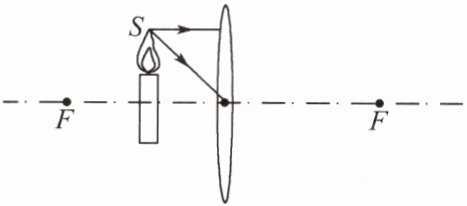

7. 如下图所示,请画出由S点发出的光经过凸透镜后的折射光线,并确定发光点S的像点S'。

答案：

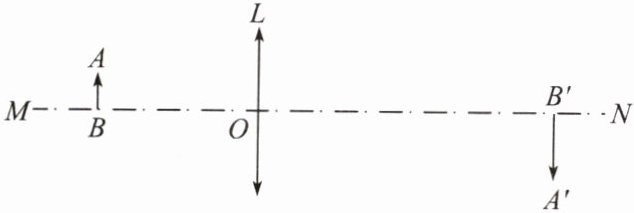

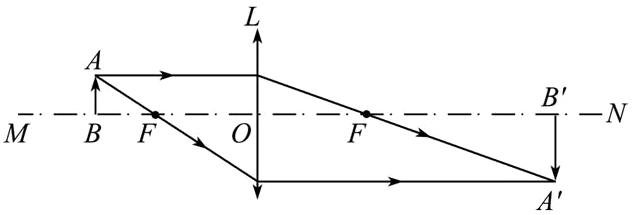

8. 下图中L为凸透镜,MN为其主光轴,O为光心。若箭头AB经凸透镜成的实像为A'B',试用作图的方法确定凸透镜的一个焦点F,并在图中标出F的位置。(保留作图痕迹)

答案：
