《2025年精练课堂分层作业八年级物理上册人教版》

1. 下图为成语“坐井观天”的示意图。设 E 点为青蛙的眼睛,请利用光的直线传播知识画出它能看到的天空范围(用阴影表示)。

答案：
提示:因为光在空气中是沿直线传播的，所以被井沿遮挡的光线不能进入青蛙的眼睛，只有图中阴影部分没有被遮挡的光线可以进入青蛙的眼睛。阴影部分为青蛙看到的天空范围。

2. 如下图所示,小孔前有一箭头 AB。请画出 AB 经过小孔成像的光路图,并在光屏 MN 上标出 AB 所成的像 $ A'B' $。

答案：

3. 如下图所示,S 为光源,MN 为不透光的木板。请在图中作出木板右侧光线射不到的区域(用阴影表示)。

答案：
提示:要从光源的位置和遮光板的上下端点入手来作图。从光源S射出，经过遮光板的左下端N和遮光板左上端M分别作出入射光线SA、SB，则阴影部分即为光线射不到的区域。

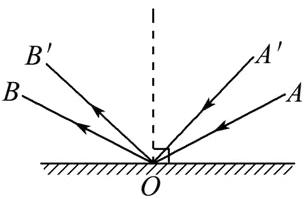

4. 下图为上午 $ 8:00 $ 太阳光经水平镜面反射的光路图,请你画出 1 h 后太阳光照射同一点的入射光线及对应的反射光线的大致位置。

答案：
提示:对比8:00时的入射光线，1h后太阳光线与地面间的夹角变大，但变化不会太大，照射到镜面上的入射角变小，依据这一点可以确定入射光线的大致范围，再根据反射角等于入射角画出反射光线即可，如图所示。

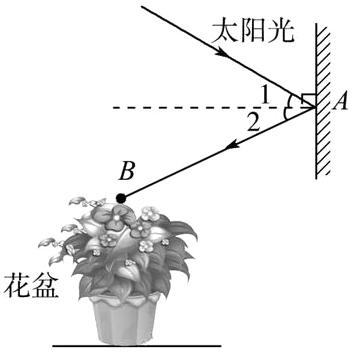

5. 小明的妈妈喜欢在家中养花,小明想让室外太阳光照射到盆中花上的 B 处,如下图所示。请你在图中把光路图补充完整,并过 A 点画出放置的平面镜。

答案：

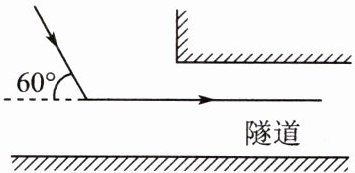

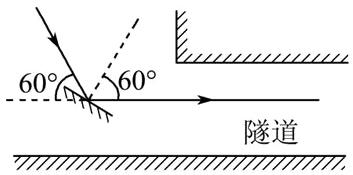

6. 如下图所示,利用一块平面镜使太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数。

答案：

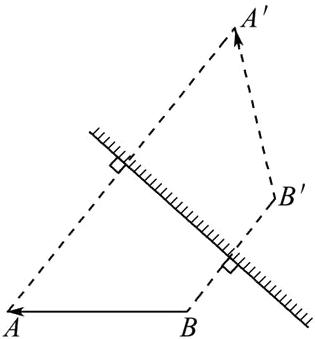

7. 如下图所示,画出箭头 AB 在平面镜中的像 $ A'B' $。

答案：
提示:根据平面镜成像的特点，先作出箭头AB的端点A、B在平面镜中的对称点A'、B'，连接A'、B'点即为箭头AB在平面镜中的像。注意:辅助线和像要用虚线。

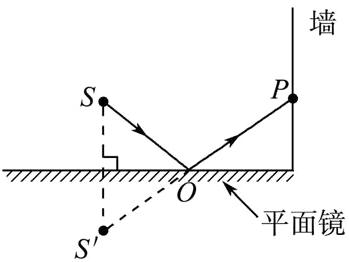

8. 如下图所示,从光源 S 发出的一条光线射向平面镜,经平面镜反射后射向墙上的 P 点处。请你作出这条入射光线,并完成光路图。(保留作图痕迹)

答案：
提示:过镜面作出点S的对称点S'，即为点光源S在平面镜中的像，连接S'P与镜面交于O点，即为入射点(反射点)，连接SO就得到入射光线。
