《2025年精练课堂分层作业八年级物理上册人教版》

9. 如下图所示,S 是发光灯泡,AB 是平面镜,画出人眼在 AB 左侧什么范围内可通过 AB 看到镜子中灯泡的像,“范围”用带斜线的阴影表示。

答案：

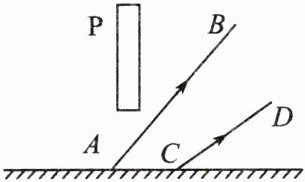

10. 如下图所示,平面镜上方有一竖直挡板 P,AB 和 CD 是挡板左侧的发光点 S 经过平面镜反射后的两条反射光线。请在图上作出发光点 S 及两条入射光线。(保留作图痕迹)

答案：

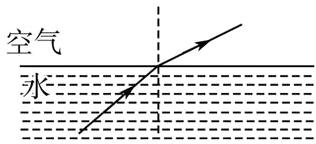

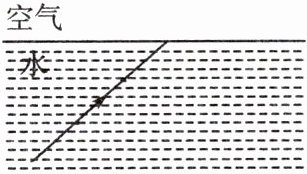

11. 如下图所示,一束光从水中斜射到空气中,请画出折射光线的大致方向。

答案：

12. 如下图所示,一束光射向一块玻璃砖,并穿过玻璃砖。画出这束光进入玻璃砖和离开玻璃砖后的光线(注意标出法线)。

答案：

13. 如下图所示,一束光射向半圆形玻璃砖,O 为圆心,请作出光通过 a、b 两个界面的折射光线。

答案：

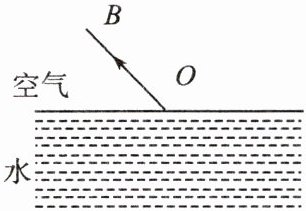

14. 如下图所示,OB 为一束光线在水面的反射光线,O 为入射点。请画出入射光线 AO 和其进入水中的折射光线 OC。

答案：

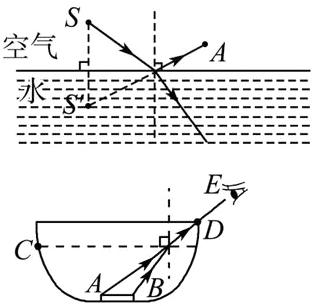

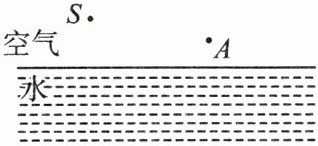

15. 如下图所示,光源 S 发出一条光线射向水面,在水面处发生反射和折射,反射光线经过 A 点。请画出入射光线、反射光线和大致的折射光线。

答案：
提示:根据平面镜成像的规律，作出点光源S在水中成的虚像S'，由于反射光线的反向延长线要过S'，连接AS'，AS'与水面的交点就是入射点，连接S与入射点即为入射光线。过入射点作出法线，根据折射角小于入射角画出折射光线，如图所示。

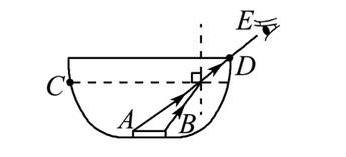

16. 如下图所示,人眼在 E 处通过碗的边缘 D 点刚好能看到空碗底部硬币的左边缘 A 点。现在向碗里缓慢加水,当水面到达 C 处时,人眼仍在 E 处,但能通过 D 点看到硬币的右边缘 B 点。用一条光线表示以上光学现象。(画出水面及法线)

答案：
