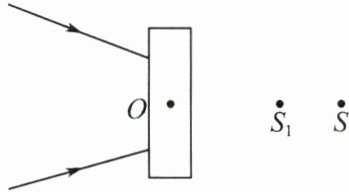

9. 如下图所示,一束光线射向$O处的光学元件后会聚于主光轴上的S$点,去掉光学元件后会聚于$S_{1}$点,则该光学元件一定是 (B)

A.凸透镜
B.凹透镜
C.凸面镜
D.凹面镜

答案： 9.B

10. 把一个透明且均匀的玻璃球切成$a$、$b$、$c$、$d$、$e$五块,其截面如下图所示,其中能够使平行光发散的是 (A)

A.只有$b$
B.只有$a$、$c$、$d$、$e$
C.只有$a$、$b$、$c$
D.$a$、$b$、$c$、$d$、$e$均可

答案： 10.A

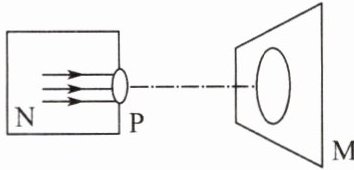

11. 如下图所示,水平放置的长方形暗盒$N$内有水平向右的平行光,$P$为暗盒右侧面上的一个圆孔。将一个外径与圆孔$P$相同的光学器件嵌入其中,发现在暗盒右侧与暗盒侧面平行的光屏$M上呈现出一个比圆孔P$大的圆形光斑,则嵌入圆孔$P$的光学器件 (C)

A.一定是凹透镜
B.一定是凸透镜
C.可能是凸透镜,也可能是凹透镜
D.可能是厚平板玻璃

答案： 11.C 解析:若在圆孔处嵌入一个凹透镜,因为凹透镜对光线有发散作用,所以光斑会比暗盒圆孔大;若在圆孔处嵌入一个焦距较小的凸透镜,因为凸透镜对光线有会聚作用,光线在暗盒圆孔和光屏之间会聚,然后继续传播,所以光斑可能比暗盒圆孔大;若在圆孔处嵌入一个平板玻璃,因为平板玻璃对光线既没有会聚作用也没有发散作用,所以光斑与暗盒圆孔一样大。因此嵌入暗盒圆孔的光学器件可能是凹透镜也可能是凸透镜,故C符合题意。

12. 下列关于凸透镜对光的会聚作用的理解不正确的是 (C)
A.凸透镜能使平行于主光轴的光线会聚于焦点
B.凸透镜使能够会聚的光线提前会聚
C.任何一束光线通过凸透镜后都将会聚于一点
D.凸透镜能使发散的光线减小发散

答案： 12.C 解析:凸透镜能使平行于主光轴的光线会聚于焦点,A正确;凸透镜使能够会聚的光线提前会聚,B正确;经凸透镜后的折射光线与入射光线相比会聚了一些,但并不是任何一束光线通过凸透镜后都将会聚于一点,C错误;凸透镜能使发散的光线减小发散,即折射光线比入射光线更靠近主光轴,D正确。故选C。

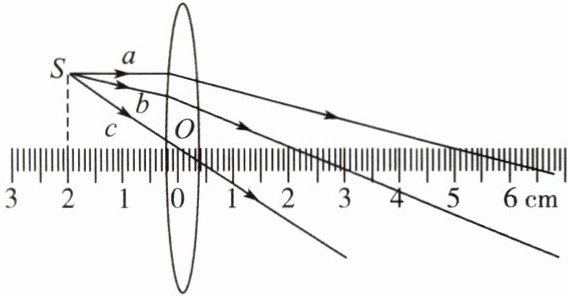

13. 沿凸透镜的主光轴放置一把刻度尺,发光点$S上发出的三条光线a$、$b$、$c$射向凸透镜,其折射光线如下图所示。从图中可以估测凸透镜的焦距约为13.5$cm$。

答案： 13.5

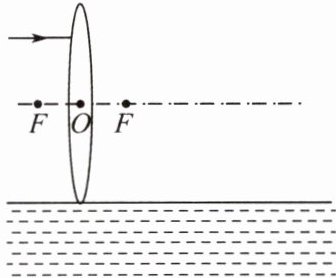

14. (2024·四川达州中考)一束平行于主光轴的光线,经凸透镜折射后在水面发生反射和折射,请根据以上信息完成光路图。

答案：

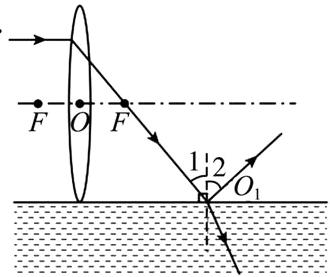

14.
　
　提示:凸透镜对光线有会聚作用,平行于主光轴的光线经过凸透镜后将会聚于焦点;当光线射到水面时,在水面会发生反射和折射现象,与水面的交点即为入射点,先作出法线,法线与入射光线的夹角为入射角,根据反射角等于入射角,在水面上方作出反射光线,再根据光线与法线在空气中的夹角大于在水中的夹角,在水面下方作出折射光线。

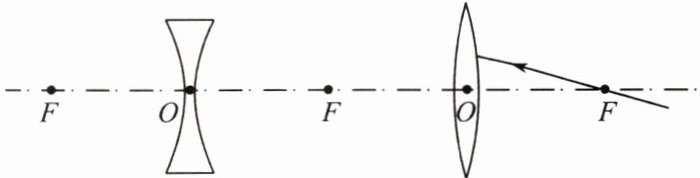

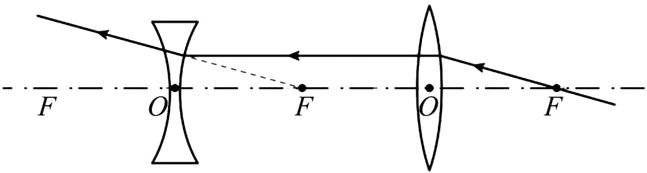

15. (2023·四川南充中考)如下图所示,一束光射向凸透镜,请画出该光经过凸透镜、凹透镜的折射光路。

答案：
15.
　

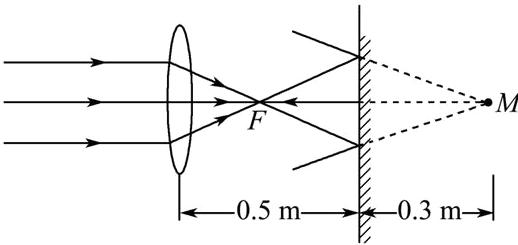

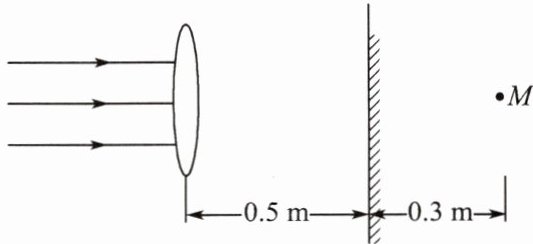

16. 如下图所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从$M$点发散开来的,则光束会聚处和$M$点间的距离是____$m$,该凸透镜的焦距是____$m$。

答案：
16.0.6 0.2
解析:由题可知,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则凸透镜的焦点在平面镜前面,而物体在平面镜中成像时,物、像关于平面镜对称,根据平面镜成像特点作出凸透镜的焦点F,如下图所示。
　　　　
　光束会聚处F和M点间的距离$s=2× 0.3\ m=0.6\ m$;焦距是焦点到光心的距离,则凸透镜的焦距$f=0.5\ m+0.3\ m-0.6\ m=0.2\ m$。

17. 如下图所示,可以利用不同的光学元件来改变入射光线的传播方向。请在图中分别画出三种合适的光学元件。(只要求画出光学元件大致位置的示意图,但须与光学规律相符)

答案：

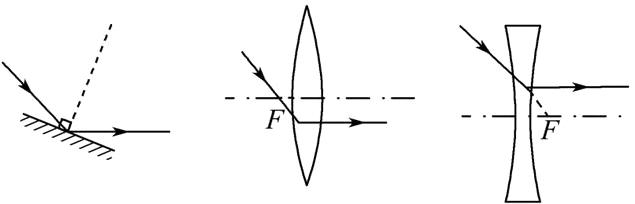

17.
　
提示:当光学元件为平面镜时,作反射光线与入射光线夹角的平分线即为法线,再过入射点作出法线的垂线即可得平面镜的位置;当光学元件为凸透镜时,过焦点的光线经凸透镜折射后,将平行于主光轴,由此画出凸透镜;当光学元件为凹透镜时,射向虚焦点的光线经凹透镜折射后,将平行于主光轴,由此画出凹透镜。
