《2025年新课程成长资源九年级物理上册苏科版》

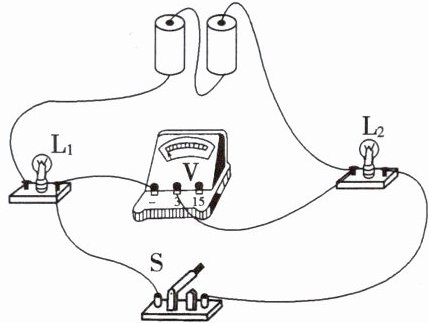

4. (2025·安徽芜湖期末)如图所示电路,电源电压保持不变,开关 $ S $ 从断开状态到闭合状态,电压表的示数将____(选填“变大”“变小”或“不变”)。

答案： 变小

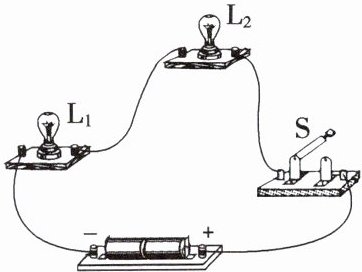

5. 在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是( )

A.电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足无法判断

答案： A

6. 有一种节日彩灯上串联着20只小灯泡,当将其接入电源时,电源插头处的电流为200mA,那么通过第10只彩灯的电流是____A。

答案： 0.2

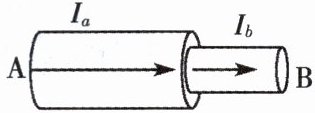

7. 物理观念 如图所示,A、B是串联在电路中的两段导线,它们的直径之比是3:1,通过A、B两段导线的电流分别为 $ I_a $ 和 $ I_b $,则 $ I_a $____(选填“＜”“＞”或“=”) $ I_b $。

答案： =

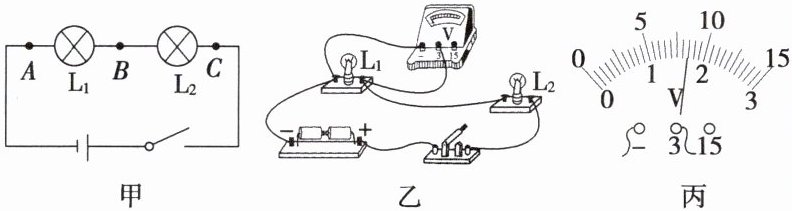

【例1】(2025·陕西汉中期末)小明利用如图甲所示电路图探究“串联电路电压的规律”,用两节新干电池作为电源。

(1)小明连接的实物电路如图乙所示,电路中____(选填“电池”“开关”或“灯座”)安装错误。 $ L_1 $、$ L_2 $ 应该选择规格____(选填“相同”或“不同”)的小灯泡；
(2)正确安装后,测量 $ AB $ 两端电压,电压表示数如图丙所示,则 $ U_{AB} = $____V。接下来小明将电压表 $ A $ 点的导线直接改接到 $ C $ 点,测量 $ BC $ 两端的电压,小明的做法是____(选填“正确”或“错误”)的,原因是____；

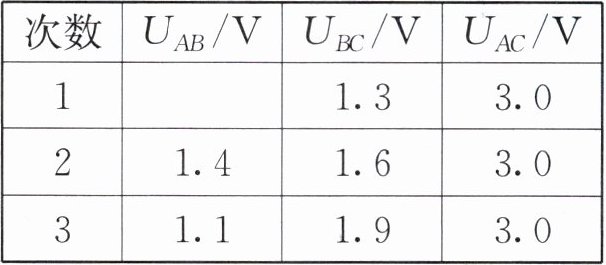

(3)小明正确完成了三次实验,数据如表格所示。进行多次实验的目的是____(选填“寻找普遍规律”或“减小实验误差”)。分析实验数据,可得到串联电路的电压特点是：串联电路总电压等于____。
|次数| $ U_{AB}/V $| $ U_{BC}/V $| $ U_{AC}/V $|
|1| |1.3|3.0|
|2|1.4|1.6|3.0|
|3|1.1|1.9|3.0|

微点拨 将电压表的 $ A $ 点的导线直接改接到 $ C $ 点,则电流由 $ C $ 点流入电压表,而与 $ C $ 点连接的是电压表的负极,电压表的正负极接反了,不能测量 $ BC $ 两端的电压。
攻关妙法 连接实物过程中,开关一定要处于断开状态；为了验证探究结论的普遍性,可进行多次实验,其目的是取多组数据,从而分析归纳,得出一个普遍规律。本实验中还可多改变几次电源电压和换用不同的小灯泡。

答案：
(1)电池　不同
(2)1.7 错误　电压表的正负接线柱接反了
(3)寻找普遍规律　各部分电路两端电压之和
