《2025年新课程成长资源九年级物理上册苏科版》

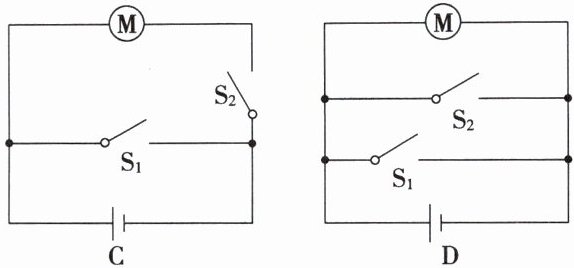

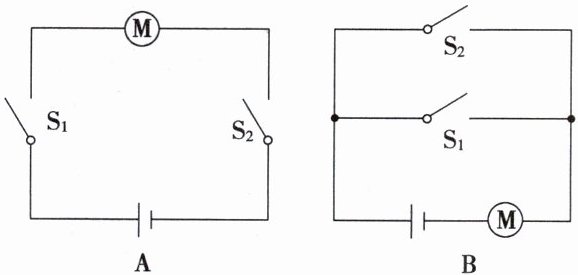

1. (2025·陕西榆林期末)为保证校园安全,学校门口安装车辆管理闸道。本校教师车辆经过闸道时,可以识别车牌号($S_1$闭合)开闸；外来车辆需进出校园,门卫可以手动($S_2$闭合)开闸。下列电路设计符合要求的是( )

答案： B

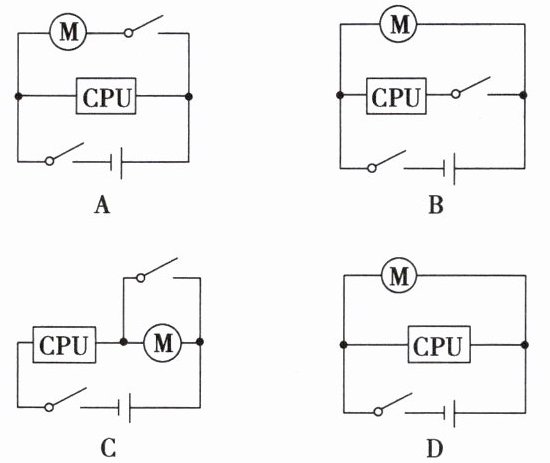

2. (2024·陕西西安新城西安行知中学月考)电脑正常工作时,中央处理器(即CPU)不断发热,必须用风扇给其降温。为了保证中央处理器不被烧坏,带动风扇的电动机要先启动；中央处理器断电后,电风扇仍然工作散热。下列四个电路图中符合要求的是( )

答案： B

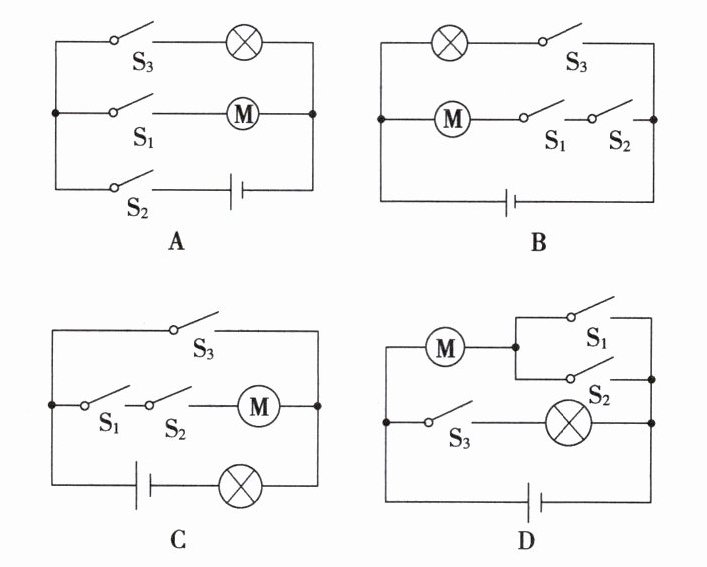

3. (2025·陕西延安富县期中)某商场内设有自动售货机,方便购物者购买。它可通过手机扫码(闭合$S_1$)或通过投币(闭合$S_2$),启动电动机完成自动售货；在光线较暗时光控开关$S_3$自动闭合,接通灯泡照明。图中电路设计符合要求的是( )

答案： D
