《2025年新课程成长资源九年级物理上册苏科版》

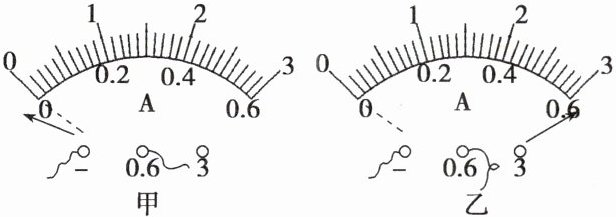

7. (2025·陕西省咸阳市实验中学月考)两位同学在做“用电流表测量电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处。当闭合开关试触时,发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上,分别存在的问题是( )


A.甲表“＋”“－”接线柱接反了,乙表选接的量程小了
B.甲表选接的量程小了,乙表“＋”“－”接线柱接反
C.甲表“＋”“－”接线柱接反了,乙表短路了
D.甲表断路了,乙表短路了

答案： A

8. (2025·陕西西安月考)如图所示,当开关$S$闭合时,电流表$A_{1}的示数为0.6A$,电流表$A_{2}的示数为0.4A$,则( )


A.电流表$A_{1}的测量L_{1}$的电流
B.电流表$A_{2}的测量L_{2}$的电流
C.通过灯泡$L_{2}的电流大小为0.2A$
D.当开关$S$断开后,$L_{1}$亮,$L_{2}$不亮

答案： B

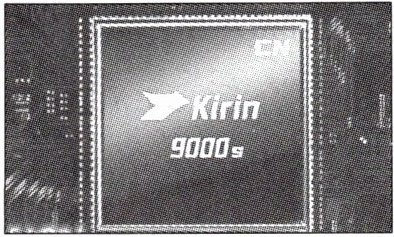

9. [社会发展](2025·陕西延安期末)用导线将电源、______、用电器连接起来就组成了电路。如图是搭载自主知识产权的“麒麟9000S”芯片,在给该款手机的“锂离子聚合物”电池充电的过程中,______能转化成其他形式的能。

答案： 开关 电

10. 家用空调正常工作时两端的电压为______$V$；计算器中电源的电流约为$100μA$,为______$A$。

答案： 220 10⁻⁴

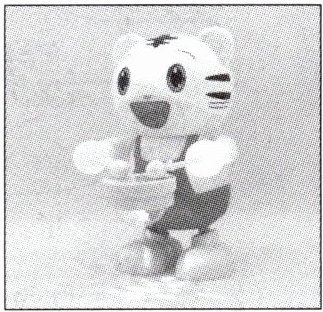

11. (2025·陕西榆林期末)如图所示是某款会发光和唱歌的儿童玩具,它由两节5号干电池供电,一节新干电池能够提供的电压为______$V$。使用一段时间后,内部LED灯损坏不发光,但玩具依旧可以唱歌,说明LED灯和喇叭是______(选填“串联”或“并联”)的。

答案： 1.5 并联

12. (2025·陕西榆林期中)如图所示,当开关$S_{2}$闭合,$S_{1}$、$S_{3}$都断开,则灯$L_{1}$、$L_{2}$的连接方式是______联。当开关$S_{3}$断开,$S_{1}$、$S_{2}$同时闭合时,则______灯发光。若同时闭合开关______,电源会被短路,这是不允许的。

答案： 串 L₁ S₂、S₃

13. (2025·江苏苏州月考)如图所示,电源电压是$3V$且不变,开关$S闭合后电压表示数为1V$,则灯$L_{2}$两端的电压为______$V$,开关由断开到闭合,电压表示数______(选填“变大”“变小”或“不变”)。

答案： 1 变小
