《2025年新课程成长资源九年级物理上册苏科版》

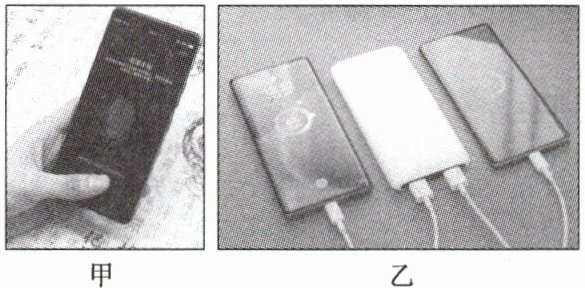

2. (2024·江苏南通月考)指纹识别解锁是目前较为流行的手机解锁方式,如图甲所示,手指轻轻触碰感应区,则感应区相当于手机电路中的______；如图乙所示,充电宝给手机充电过程中,手机电池相当于______,此过程中将______能转化成______能。

答案： 开关　用电器　电　化学

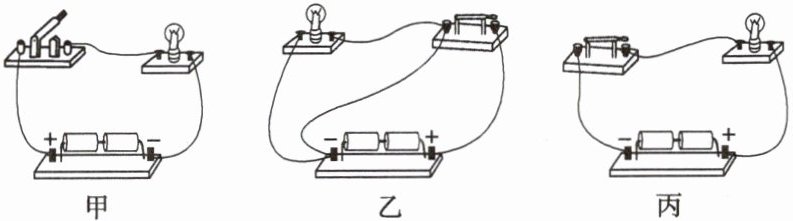

3. 对如图所示的三个电路,状态判断正确的是( )
A. 甲断路、乙短路、丙通路
B. 甲通路、乙短路、丙断路
C. 甲断路、乙通路、丙短路
D. 甲短路、乙断路、丙通路

答案： A

4. (2025·陕西西安月考)下列符号中表示电源的是( )

答案： B

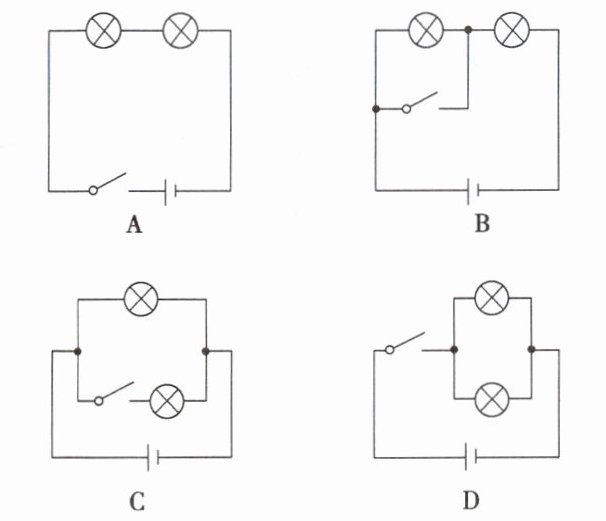

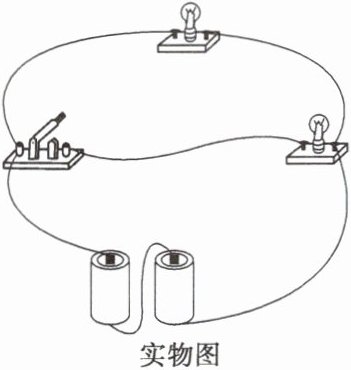

5. 教材改编题 如图所示,与实物图相对应的电路图是( )

答案： C

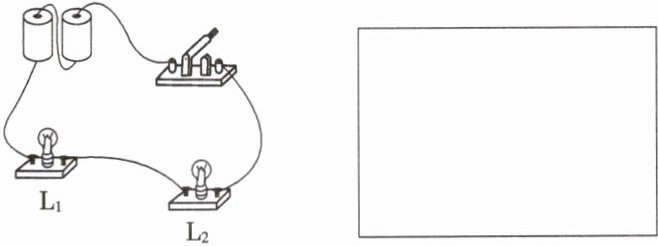

6. (2025·福建泉州月考)根据实物图画出对应的电路图。

答案：
如图所示:
