《2025年新课程成长资源九年级物理上册苏科版》

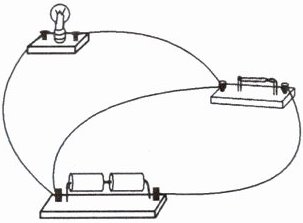

1. (2024·江苏徐州中考)如图所示电路,闭合开关,电路所处的状态是( )


A.通路
B.断路
C.短路
D.无法判断

答案： C

2. (2024·内蒙古呼和浩特中考)晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭的原因,后灯与其他彩灯连接方式,下列判断正确的是( )

A.前灯短路 后灯串联
B.前灯短路 后灯并联
C.前灯断路 后灯串联
D.前灯断路 后灯并联

答案： D

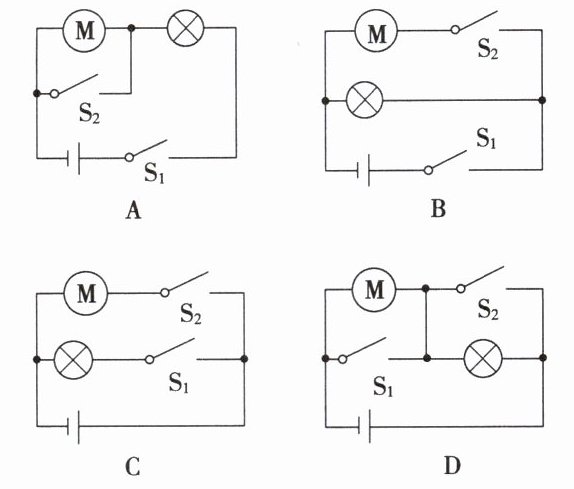

3. (2024·四川泸州中考)如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型,小明打算对该作品进行改进,加装电动机带动轮子转动,使骨骼模型动起来,并加装指示灯。电路设计要求为：只闭合开关$S_{1}$,仅指示灯亮；再闭合开关$S_{2}$,指示灯亮,电动机$M$转动；断开开关$S_{1}$,指示灯熄灭,电动机$M$停止转动。满足该设计要求的电路是( )

答案： B

4. (2024·四川自贡中考)如图所示的电路图中,闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,则小灯泡$L_{1}$、$L_{2}$是______(选填“串”或“并”)联；若同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,则会造成电路______。

答案： 并 短路

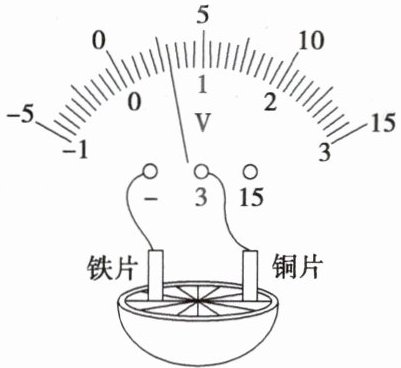

5. (2024·江苏淮安中考)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。

(1)用电压表测量电压,该水果电池电压为______$V$,水果电池是将______能转化为电能；
(2)该水果电池正极是______(选填“铁片”或“铜片”)；
(3)为获得更高电压,可以将多个水果电池______联。

答案：
(1)0.6 化学
(2)铜片
(3)串
