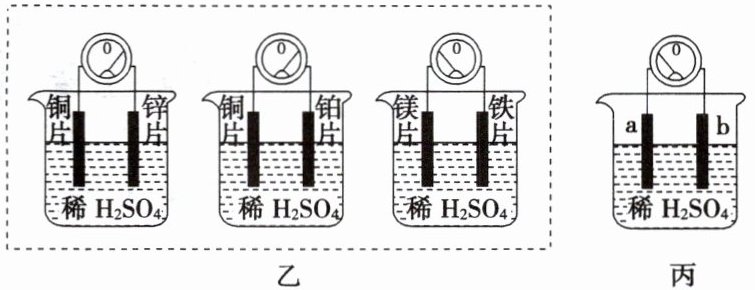

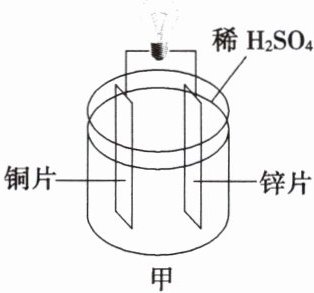

11. 物理跨化学(2025·广东广州一模)小白发现,将铜片和锌片同时插入稀硫酸$(H_2SO_4)$中,可以组成一个简易电池(如图甲)。为了研究电池的正负极与金属种类的关系,他做了图乙所示三个实验,通过实验发现：电流表指针的偏转方向与金属的活动性强弱有关且存在一定规律。金属活动性顺序表按照金属的活动性从强到弱排列,常见的顺序为：
| K | Ca | Na | Mg | Al | Zn | Fe | Sn | Pb | (H) | Cu | Hg | Ag | Pt | Au |
| 钾 | 钙 | 钠 | 镁 | 铝 | 锌 | 铁 | 锡 | 铅 | 氢 | 铜 | 汞 | 银 | 铂 | 金 |
小白换了一组金属片做实验,电流表指针向左偏转(如图丙)。下列哪组金属片组合可以实现？( )

A.a铁片、b铜片


B.a银片、b铁片
C.a铜片、b镁片
D.a铜片、b铝片

答案： A

1. (2025·陕西安康期中)如图所示电路中,当开关S闭合后,电灯均不亮。现用电流表检查故障,当电流表并联接在AB及AD间时电流表示数均为0,并联接在BC间时,电流表有示数且有一个灯发光,故障只有一处,则电路发生的故障是( )

$A. L_2$断路$ B. L_1$断路
C. 开关处断路 D. 电源接线柱接触不良

答案： A

2. (2024·四川遂宁阶段练习)如图所示,当开关闭合时,灯$L_1、$$L_2$均不亮,某同学用一个电流表去检查电路的故障,他先将电流表并联在灯$L_1$两端时,发现灯$L_2$亮,灯$L_1$不亮,电流表有示数,然后把导线并联在灯$L_2$两端时,发现两灯均不亮,电流表无示数,由此判断( )

$A. L_1$断路$ B. L_1$短路
$C. L_2$断路$ D. L_2$短路

答案： A
