《2025年新课程成长资源九年级物理上册苏科版》

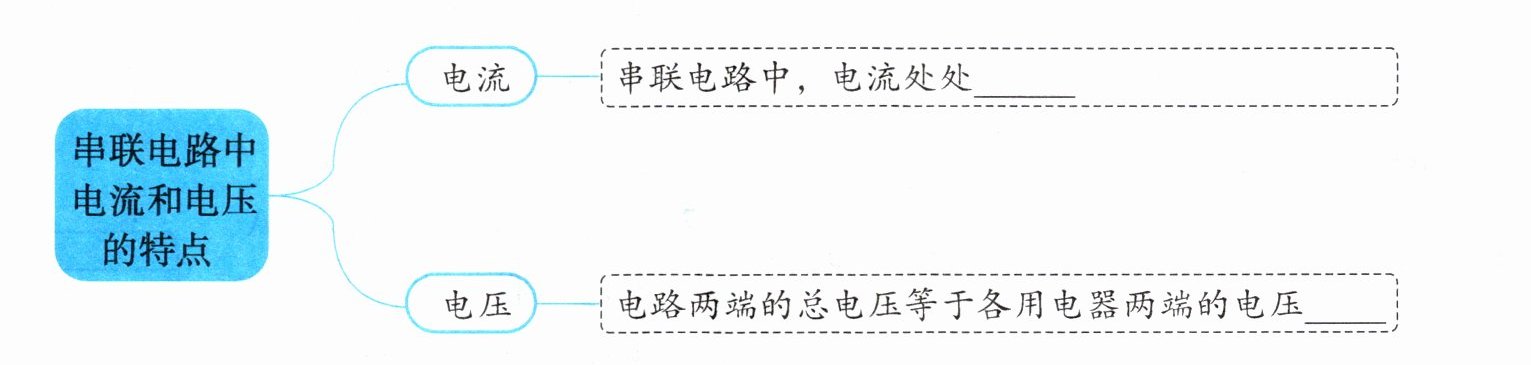

答案： 相等；之和

1. 串联电路的总电压____各部分两端电压之和,即 $ U = U_1 + U_2 + U_3 $。
2. 探究串联电路电流规律和并联电路电流规律时,为了使实验结论具有普遍性,应选用____的灯泡进行实验。多次实验中,选择的两个小灯泡的规格应该是____的。

答案： 1.等于　2.不同规格　不同

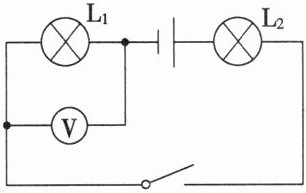

1. (2024·陕西宝鸡陈仓一模)如图所示,电源电压为3V,电压表示数为1V,则灯泡 $ L_2 $ 两端的电压为( )


A.2V
B.4V
C.3V
D.1V

答案： A

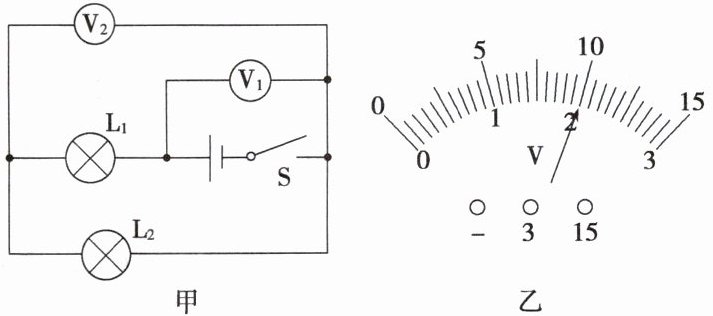

2. (2025·陕西西安月考)如图甲电路正常工作时,两个电压表的指针偏转角度相同(如图乙)。下列说法正确的是( )


A.$ L_1 $ 和 $ L_2 $ 两灯并联
B.$ L_2 $ 两端电压为10V
C.$ L_1 $ 两端电压为8V
D.电源电压为12V

答案： C

3. (2025·陕西期中)太阳电池组件是光伏发电系统的核心部分,若要长距离输送电能,则需要较高的输出电压,因此,太阳能光伏电池板要以____(选填“串联”或“并联”)的方式连接。

答案： 串联
