《2025年新课程成长资源九年级物理上册苏科版》

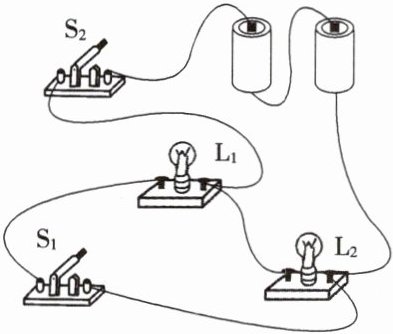

5. (2025·陕西西安月考)如图,电源电压不变。闭合开关 $ S_{1} $ 和 $ S_{2} $,小灯泡 $ L_{1} $ 和 $ L_{2} $ 均发光。下列分析正确的是( )


A.小灯泡 $ L_{1} $ 和 $ L_{2} $ 串联
B.若只闭合开关 $ S_{2} $,两灯都不发光
C.若只闭合开关 $ S_{1} $,$ L_{2} $ 能发光
D.开关 $ S_{1} $、$ S_{2} $ 都闭合,将 $ L_{1} $ 拔掉,$ L_{2} $ 仍发光

答案： D

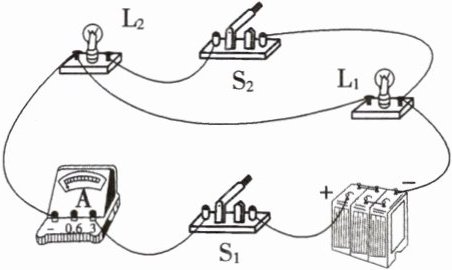

6. (2025·安徽六安月考)如图所示是小敏同学在某次实验探究中连接的电路。开关 $ S_{2} $ 控制的是灯____(选填“$ L_{1} $”“$ L_{2} $”或“$ L_{1} $ 和 $ L_{2} $”)。

答案： L₂

7. 现代建筑的住宅楼道灯的开关,有的已同时用上光、声自动控制。也就是楼道够亮时,无论有多大声音,电路均是断开的,灯不亮;当晚上楼道黑暗时,只要有走路声音,电路就会自动接通,灯亮。由此可见光控开关和声控开关( )

A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.可能是并联

答案： A

8. (2025·新疆巴音郭楞期中)马路上的路灯总是一齐亮,一齐灭。但是如果它们其中一盏灯的灯丝断了,其他灯仍能正常发光,根据这些现象判断路灯是( )

A.串联
B.并联
C.可能是串联,也可能是并联
D.不能确定是何种连接方式

答案： B

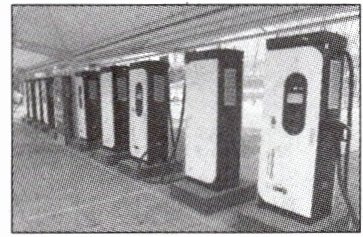

9. 工程实践(2025·陕西西安新城期中)如图所示,是一排新能源汽车充电桩,充电桩之间的连接方式是____(选填“串联”或“并联”)。给新能源汽车充电时,其电池相当于简单电路中的____(选填“用电器”或“电源”)。

答案： 并联 用电器

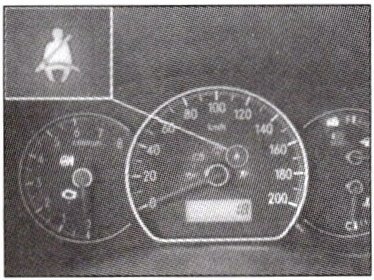

10. 日常生活(2025·陕西西安临潼部分学校期末)如图所示是汽车司机不系安全带时,仪表盘上亮起的指示灯,如果系好安全带接通电路,指示灯就会熄灭。安全带在电路中相当于一个____,它和指示灯在电路中应该是____(选填“串联”或“并联”)的。系好安全带时,指示灯应处于____(选填“断路”或“短路”)状态。

答案： 开关 并联 短路
