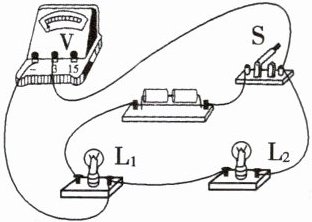

9. (2025·湖南岳阳期中)在如图所示的电路中,开关闭合后,电压表测量的是( )


A.灯$L_{1}$两端的电压
B.电源两端的电压
C.灯$L_{2}$两端的电压
D.开关$S$两端的电压

答案： C

10. (2025·湖南衡阳期中)如图所示电路中,电源电压保持不变,当$S_{1}$、$S_{2}都闭合和S_{1}$闭合、$S_{2}$断开时,电压表的测量对象分别是( )


A.电源和$L_{1}$
B.电源和$L_{2}$
C.$L_{2}和L_{1}$
D.$L_{1}和L_{2}$

答案： A

11. (2025·安徽淮南月考)如图所示的电路中,当开关$S$闭合后,$a$、$b$两电表均有明显的示数,灯$L_{1}$、$L_{2}$都正常发光,则下列判断正确的是( )


A.$a$、$b$都是电流表
B.$a$、$b$都是电压表
C.$a$是电流表,$b$是电压表
D.$a$是电压表,$b$是电流表

答案： C

12. (2025·山东淄博期中)如图所示,闭合开关时两个灯泡都能发光。则在①、②和③三个电表中(电流表或电压表),下列判断正确的是( )


A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表

答案： C

13. 小文在做电路探究实验时遇到一个问题,实验室给定的电压表和电流表很旧,电压表的标志“$V$”、电流表的标志“$A$”均看不清。为了知道两只电表的种类,小文设计了如下实验：

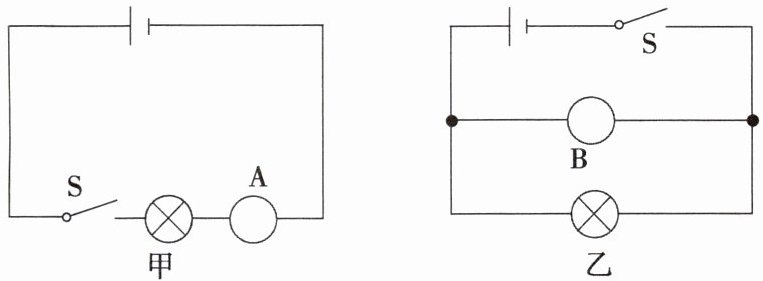

将两只电表分别与灯泡串联和并联连入电路中,如图甲所示,当闭合开关$S$时,发现与电表$A$串联在一起的小灯泡没有亮,但电表指针有偏转；如图乙所示,闭合开关,与电表$B$并联的小灯泡没有亮,发现电表的指针偏转很大。

(1)在实验操作过程中,应及时将____(选填“甲”或“乙”)电路中的开关断开；
(2)可以断定电表$A$是____表,电表$B$是____表；
(3)此实验还说明____表对电路中电流的阻碍大,____表对电路中电流的阻碍小。(均选填“电压”或“电流”)

答案：
(1)乙
(2)电压 电流
(3)电压 电流
