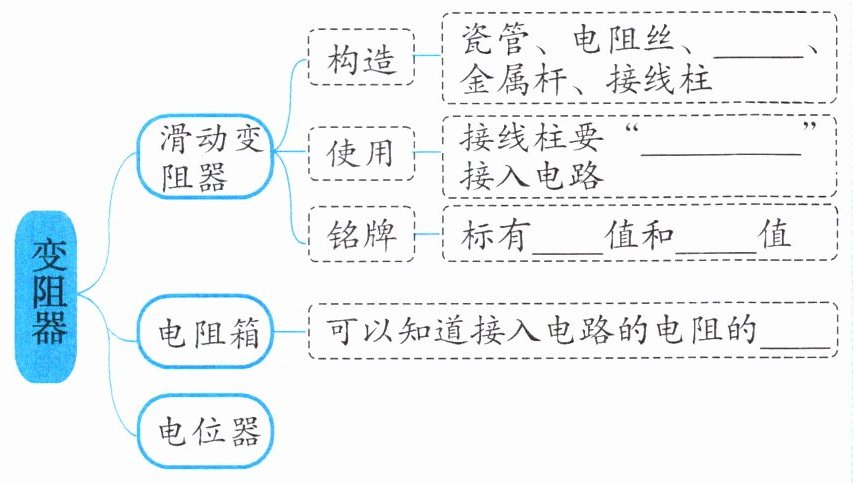

变阻器
- 滑动变阻器
构造：瓷管、电阻丝、滑片、金属杆、接线柱
使用：接线柱要“一上一下”接入电路
铭牌：标有最大值和允许通过的最大电流值
- 电阻箱：可以知道接入电路的电阻的具体数值

- 电位器

答案： 构造：滑片
使用：一上一下
铭牌：最大阻值，允许通过的最大电流
电阻箱：具体数值

1. 能改变接入电路中电阻大小的元件叫作变阻器。

答案： 能改变接入电路中电阻大小的元件

2. 滑动变阻器的原理：通过改变接入电路中电阻丝的长度,从而改变接入电路中电阻的大小；滑动变阻器的电路符号：一个长方形,一侧有箭头指向长方形中间,表示滑片；正确接法是：串联连接,它应该与被控电路串联；某滑动变阻器的铭牌上标有“20 Ω 1.5 A”,其中“20 Ω”表示此滑动变阻器的最大阻值是20Ω。

答案： 长度　电阻　一上一下　串　此滑动变阻器的最大阻值是20Ω

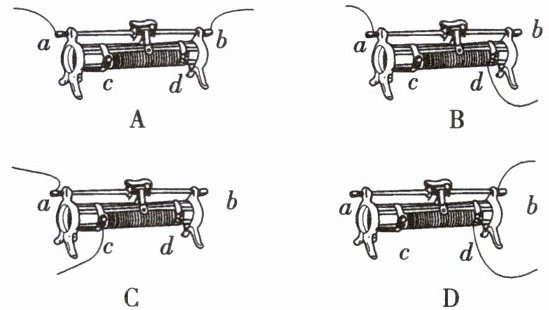

1.(2025·陕西宝鸡三迪中学期中)当滑动变阻器的滑片向a端滑动时,下列四种接法中,变阻器阻值变小的是( )
(四个选项图,A图：滑动变阻器接左上和右下,滑片向a端滑；B图：滑动变阻器接右下和右上；C图：滑动变阻器接左下和右下；D图：滑动变阻器接左上和右上)

答案： C

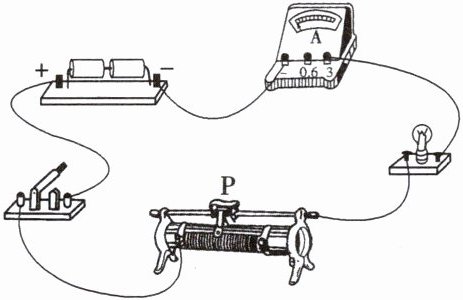

2.(2022·陕西咸阳期中)如图所示是亮亮同学连接的实物电路图。关于滑动变阻器,下列判断错误的是( )
(电路图：电源、开关、滑动变阻器、灯泡、电流表串联,电压表测灯泡电压)

A.闭合开关前,滑片P应滑到最右端,是为了保护电路
B.铭牌“10 Ω 2 A”表示滑动变阻器的调节范围是0～10 Ω
C.滑片P向左滑动,滑动变阻器接入电路的电阻增大
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用

答案： C

3. 有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器,“20 Ω”是滑动变阻器的最大阻值,若电路中的电流为1.5 A,这个滑动变阻器可以(选填“可以”或“不可以”)接入该电路。

答案： 最大阻值　可以
