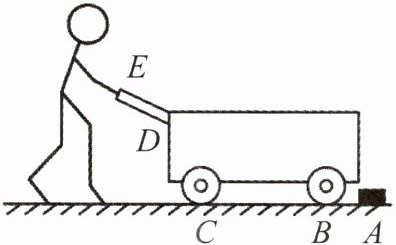

【例2】(2024·陕西西安月考)如图所示是列车上常用的手推车,车内货物均匀摆放。车前行时,需经过障碍物,当车的前轮遇到障碍物$A$时,售货员向______(选填“上”或“下”)按扶把,这时支点是______(选填“$A$”“$B$”或“$C$”)点；若手推车和货物所受总重力为$200N$,动力臂和阻力臂之比为$2∶3$,则服务员作用在扶把上的动力为______N。
[/img]
微点拨 支点是杠杆绕着转动的固定点,判断支点要看杠杆绕着哪个点转动,该点即为支点；知道手推车和货物所受总重力(阻力)、动力臂和阻力臂的关系,利用杠杆平衡条件求作用在扶把上的动力。
攻关妙法 熟悉杠杆的平衡条件及各物理量的大小是解题的关键。

答案： 下 C 300

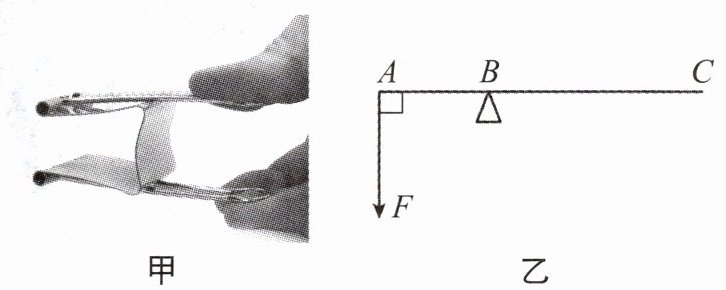

【例3】(2024·安徽滁州二模)如图甲所示是一种燕尾夹,它由硬钢丝和金属弹片组成,将燕尾夹打开时,上方的一根硬钢丝可以看作如图乙所示的杠杆$ABC$,已知$BC = 2AB$。当金属弹片作用在$A端的弹力F为5N且方向与杠杆ABC$垂直时,手指在$C$端施加的最小的力为______N。
[/img]
[/img]
微点拨 根据杠杆平衡条件,当阻力、阻力臂不变时,动力臂越大,动力越小；再根据杠杆平衡条件($F_{1}l_{1}= F_{2}l_{2}$)进行计算。

攻关妙法 此类问题实质是杠杆平衡条件的引申考法,仍然利用杠杆平衡条件进行分析。

答案： 2.5

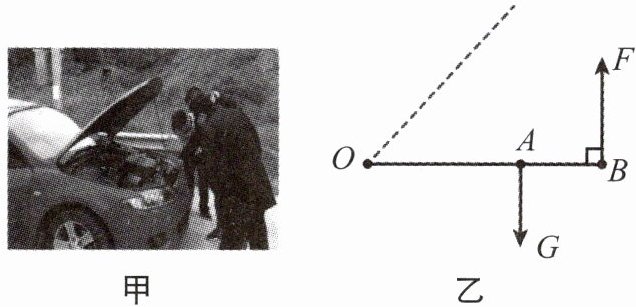

【例4】(2024·陕西渭南月考)如图甲所示,对汽车发动机做检修时把引擎盖抬起的过程,引擎盖相当于图乙的杠杆模型。$O$点为引擎盖自由转动点,$A$点为引擎盖重心。引擎盖从水平位置被缓慢抬至虚线处的过程中,力$F$的方向始终与引擎盖垂直,下列对力$F$的大小分析正确的是( )
[/img]

A.一直变大
B.一直不变
C.一直变小
D.先变大后变小
微点拨 逐渐抬高引擎盖的过程中,根据重心的移动判定阻力臂的变化,再分析阻力和动力臂的大小变化,最后再根据杠杆平衡条件判断动力的变化。
攻关妙法 此类问题是杠杆平衡条件的应用,关键是要明确阻力、阻力臂以及动力的变化。

答案： C

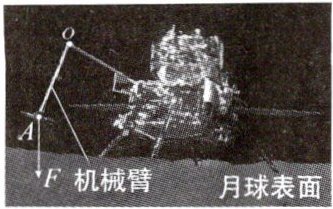

8. (2024·湖北中考)2024年6月2日至3日,嫦娥六号完成了人类首次月球背面采样。如图,嫦娥六号的机械臂正绕$O$点转动,将采集到的月球样品送往贮存装置。请画出样品对机械臂上$A点的作用力F的力臂l$。
[/img]

答案： 过$O$点向$F$的作用线作垂线，垂线段$L$即为样品对机械臂上$A$点的作用力$F$的力臂。
具体作图步骤（由于这里是文字描述，无法实际画图）：
1. 确定$F$的作用线（力的方向所在的直线）。
2. 使用直角三角板或作图工具，从$O$点向$F$的作用线作垂线。
3. 标记垂足，并测量或标记出垂线段的长度，即为力臂$l$。
（在实际答题时，直接在图上画出垂线段并标记为$l$即可）。
