《2025年新课程成长资源九年级物理上册苏科版》

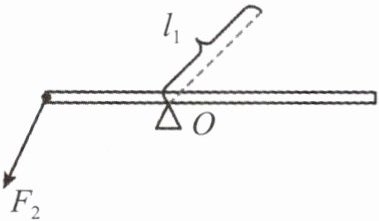

9. (2024·陕西西安开学)如图所示,$O$为杠杆的支点,杠杆处于静止状态,请画出阻力$F_{2}的力臂l_{2}$,并作出动力臂为$l_{1}的动力F_{1}$。
[/img]

答案：

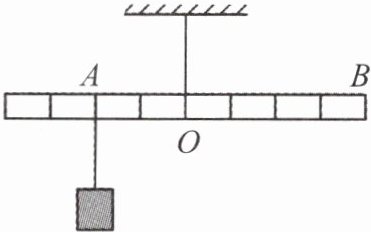

10. (2024·陕西西安月考)如图所示,一刻度均匀的轻质杠杆在$A处挂重12N$的物体,若要使杠杆在水平位置平衡,则在杠杆$B$处应施加的拉力方向和大小为( )
[/img]

A.竖直向上,$24N$
B.竖直向上,$6N$
C.竖直向下,$24N$
D.竖直向下,$6N$

答案： D

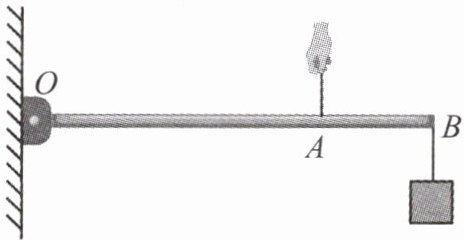

11. 如图所示的轻质杠杆$OB$,其中$OA长为1m$,$AB长为0.5m$。若在$B点挂一重为4N$的物体,为了使杠杆水平平衡,现在$A点施加一个竖直向上的力F$,求力$F$的大小。
[/img]

答案： 6 N

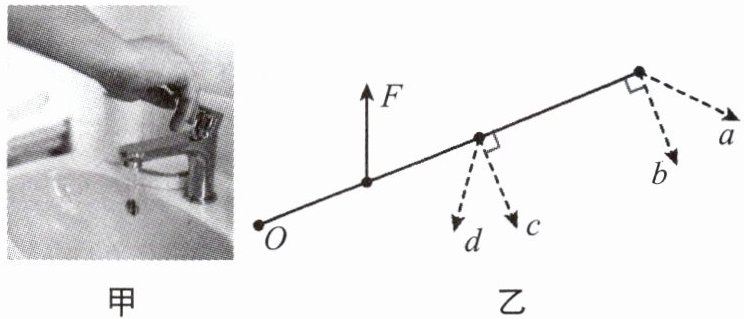

12. (2024·陕西渭南期末)“节约用水,人人有责”,我们应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图乙所示杠杆,$O$为支点,$F$为阻力,分别沿$a$、$b$、$c$、$d$方向关闭水龙头,其中最省力的是( )
[/img]
[/img]

A.$a$
B.$b$
C.$c$
D.$d$

答案： B

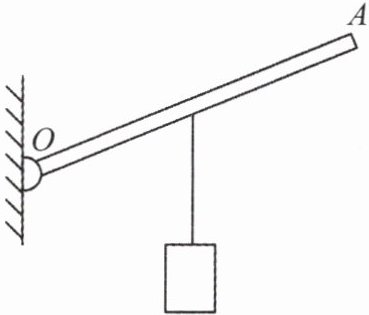

13. (2024·陕西宝鸡期末)如图所示的杠杆处于平衡状态,请在杠杆$A处画出最小的动力F$,并画出阻力臂$l_{2}$。
[/img]

答案：

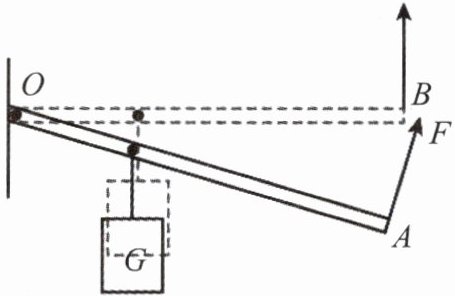

14. (2024·陕西渭南期中)如图所示,在轻质杠杆上吊一重物$G$,在一端施加一个始终与杠杆垂直的动力$F$,使杠杆缓慢地从$OA转至水平位置OB$,则在转动过程中,拉力$F$的大小将( )
[/img]

A.逐渐变大
B.先变大后变小
C.保持不变
D.先变小后变大

答案： A

15. (2024·河北唐山月考)如图所示,杠杆处于水平平衡状态,每个钩码的质量相等,若在两端再加$1$个同样的钩码,要使杠杆恢复水平平衡,可行的方法是( )
[/img]

A.左侧的钩码向左移一格,右侧的钩码不动
B.左侧的钩码向左移一格,右侧钩码向右移一格
C.右侧的钩码向左移一格,左侧的钩码不动
D.左侧的钩码不动,右侧钩码向右移一格

答案： B
