《2025年新课程成长资源九年级物理上册苏科版》

1. (2025·陕西西安新城西光中学教育集团月考)在如图所示的电路中,当开关 $ S_{1} $、$ S_{2} $ 断开或闭合时,下列说法正确的是( )


A.当两个开关均断开时,灯 $ L_{1} $ 和 $ L_{2} $ 串联
B.当两个开关均闭合时,灯 $ L_{1} $ 和 $ L_{2} $ 并联
C.当开关 $ S_{1} $ 断开、$ S_{2} $ 闭合时,灯 $ L_{1} $ 和 $ L_{2} $ 串联
D.当开关 $ S_{1} $ 断开、$ S_{2} $ 闭合时,灯 $ L_{1} $ 被短接,只有灯 $ L_{2} $ 能发光

答案： B

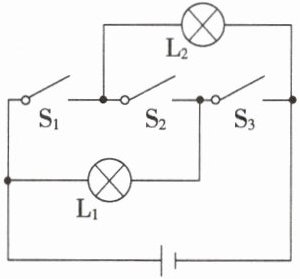

2. (2025·陕西宝鸡期中)在如图所示的电路图中,若闭合开关 $ S_{1} $、$ S_{3} $,断开 $ S_{2} $,则小灯泡 $ L_{1} $、$ L_{2} $ 是____(选填“串”或“并”)联的;要使小灯泡串联,则应闭合开关____;若同时闭合开关 $ S_{1} $、$ S_{2} $、$ S_{3} $,则会造成电路____。

答案： 并 S₂ 短路

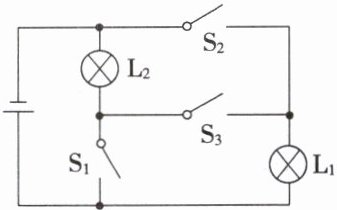

3. (2025·陕西西安西咸新区期中)在如图所示的电路中,有三个开关 $ S_{1} $、$ S_{2} $、$ S_{3} $,如果仅将开关 $ S_{3} $ 闭合,$ S_{1} $、$ S_{2} $ 断开,则灯 $ L_{1} $、$ L_{2} $____联;如果将开关 $ S_{1} $、$ S_{2} $ 闭合,$ S_{3} $ 断开,则灯 $ L_{1} $、$ L_{2} $____联;当开关 $ S_{1} $、$ S_{2} $、$ S_{3} $ 闭合,会造成电源____。

答案： 串 并 短路

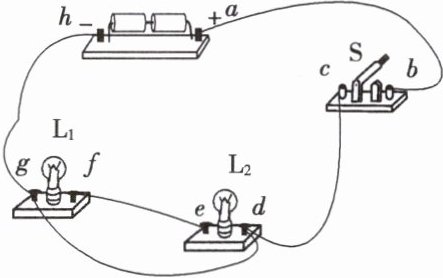

4. (2025·山东济南期中)如图所示的电路中,各元件均完好。下列说法正确的是( )


A.开关 $ S $ 闭合后,灯泡 $ L_{1} $ 和 $ L_{2} $ 并联,只有一个灯发光
B.将连接 $ d $、$ g $ 的导线拆除,开关 $ S $ 闭合后,只有一个灯发光
C.将连接 $ c $、$ d $ 的导线改接到 $ c $、$ e $ 间,开关 $ S $ 闭合后,两灯均发光
D.将连接 $ d $、$ g $ 的导线改接到 $ d $、$ e $ 间,开关 $ S $ 闭合后,两灯均发光

答案： C
