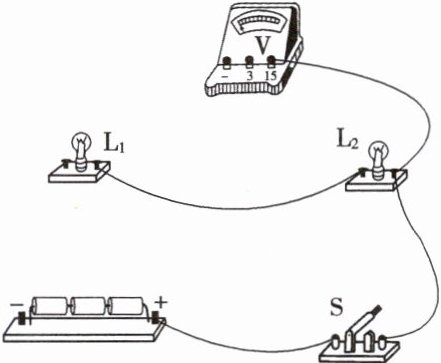

7. (2025·陕西商洛期末)如图所示,请用笔画线代替导线将电路连接完整。要求：$L_{1}与L_{2}$串联,电压表测量$L_{1}和L_{2}$的总电压。

答案：

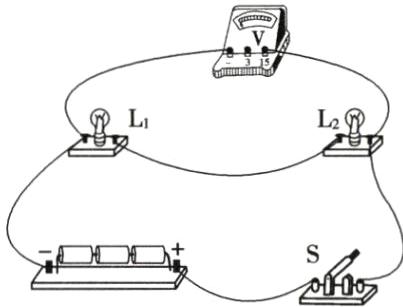

如图所示:

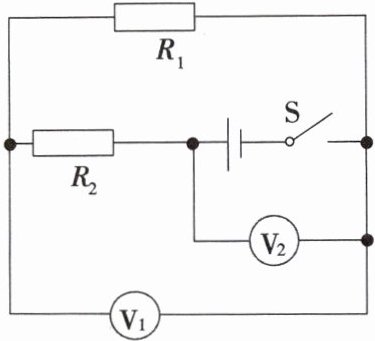

8. 如图所示电路,$R_{1} = 10Ω$,$R_{2} = 20Ω$,闭合开关$S$,电压表$V_{1}$测____的电压,电压表$V_{1}与V_{2}$的示数之比是____。

答案： R₁ 1∶3

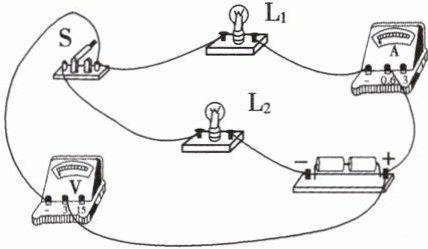

【例1】(2024·陕西汉中期末)小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路,闭合开关进行实验,下列判断正确的是( )


A.电源电压为$3V$,合$300mV$
B.灯泡$L_{1}和L_{2}$是并联的
C.电压表示数为$L_{1}$两端电压
D.灯泡$L_{1}和L_{2}$中的电流不相等
微点拨
首先分析电路的连接方式为串联,电流表测电路电流,电压表测量灯$L$的电压,根据一节干电池的电压分析电源电压；串联电路中电流处处相等。
攻关妙法
去电源法判断电压表测量对象的方法：以电压表接在电路中的两个节点为分点,将两点间含有电源的那部分电路去掉,若电压表与哪个用电器构成闭合回路,则电压表测哪个用电器两端的电压。

答案： 解析 两节新干电池的电压为3 V=3 000 mV,故A错误；由图可知,电流从电源正极出发,先通过电流表,然后通过灯泡L₁、开关、灯泡L₂后回到电源负极,电压表并联在L₁两端,所以电压表测量灯泡L₁两端的电压,两灯泡串联,所以通过两灯泡的电流相等,故B、D错误,C正确。故选C。答案 C

【例2】(2025·陕西渭南韩城期中)已知两只灯泡$L_{1}和L_{2}$均能发光且相互影响,则关于①②和③三个电表的(电流表或电压表)判断正确的是( )


A.①和③是电流表,②是电压表
B.②和③是电流表,①是电压表
C.②是电流表,①和③是电压表
D.①②和③都是电流表
微点拨
在电路中,电压表由于电阻很大,相当于断路,电压表应并联接入电路中；电流表由于电阻很小,相当于一根导线,电流表应串联接入电路中。
攻关妙法
判断电表类型的常用方法：①直接观察法：直接观察电表接入电路的方式,若电表跟其他元器件串联,则这个电表为电流表；若电表跟其他元器件并联,则这个电表为电压表。②电表删除法：删除电路中的某个电表,若不影响电路中所有用电器的工作,则这个电表为电压表；若会影响则为电流表。

答案：
解析 两只灯泡L₁和L₂均能发光且相互影响,因此两灯泡为串联,则电路中只有一条电流路径,如下图所示。因此可以判断电流通过的电表②为电流表,没有通过的电表①和③为电压表。故选C。

答案 C
