《2025年新课程示径学案作业设计九年级物理全一册苏科版》

17. 家庭电路中的各用电器都是并联的,家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测：如图所示,断开所有用电器的开关,用一个普通的白炽灯L(额定电压为220 V)作为“校验灯”,与熔断的熔丝并联,然后只闭合S、$S_1,$若L正常发光,说明$L_1$短路(选填“正常”“短路”或“断路”)；只闭合S、$S_2,$若L发出暗红色的光(即发光不正常),说明$L_2$正常(选填“正常”“短路”或“断路”).

答案： 并；短路；正常

18. “安全用电,从我做起”.安全电压不高于36V；为了防止触电事故的发生,有金属外壳的家用电器在使用时,金属外壳一定要与地线相连；日常生活中更换灯泡、搬动电器前应断开电源开关.

答案： 36；地；断开。

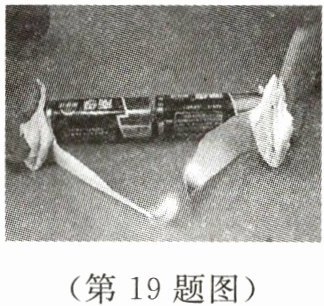

19. 如图所示,小桂将一条粗细不均的铝箔纸的两端分别压在电池的两极,发现铝箔纸发热并燃烧,理由是电流具有热效应.实验中铝箔纸较粗部分的电流=(选填“＞”“＜”或“=”)较细部分的电流,较细(选填“粗”或“细”)的部位先燃烧起来.

答案： 热效应；=；细

20. 在如图所示的电路中$,R_1:R_2 = 1:2,$则闭合开关后,通过$R_1$与$R_2$的电流之比是1:1,$R_1$与$R_2$两端的电压之比是1:2,相同时间内$R_1$与$R_2$的消耗的电能之比是1:2.

答案： 1:1；1:2；1:2
