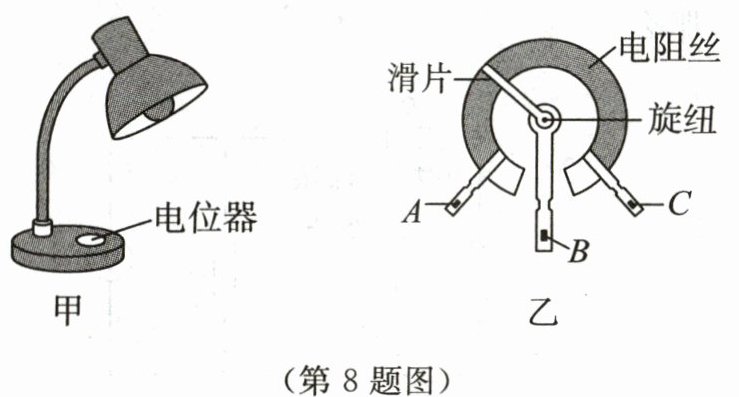

8. 如图所示,甲为某调光台灯,乙为该调光台灯用到的电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度.下列分析中错误的是(D)


A.电位器应该与调光台灯的灯泡串联
B.电位器和滑动变阻器的工作原理是相同的
C.若只将A、B接入电路,顺时针旋转滑片,灯泡将变暗
D.若只将A、C接入电路,逆时针旋转滑片,灯泡将变亮

答案： D

9. 把阻值分别为$4\ \Omega和6\ \Omega$的两个电阻串联在一个电压不变的电源上,电路中的电流为1.2 A;若将它们并联在同一电源上,则干路中的电流为(B)
A.6 A
B.5 A
C.3 A
D.2 A

答案： B

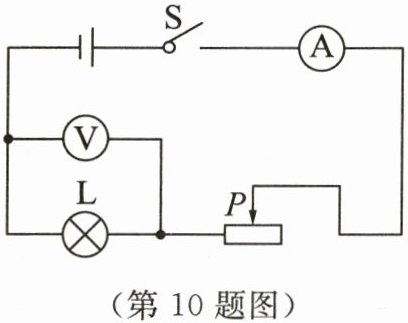

10. 如图所示,电源电压不变,灯丝电阻随温度升高而变大,闭合开关,滑动变阻器的滑片P自左向右滑动时,以下分析中正确的是(D)


A.电流表示数变大
B.电压表示数变大
C.电压表和电流表示数之比不变
D.电压表和电流表示数之积变小

答案： D
