《2025年新课程示径学案作业设计九年级物理全一册苏科版》

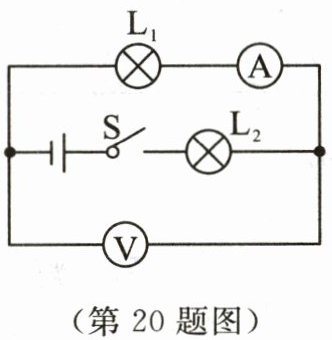

20. 在如图所示的电路中,开关 S 闭合后,两灯均发光,电压表测的是灯$L_1$(选填$“L_1”$或$“L_2”)$两端电压.一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是______$L_1$断路(选填$“L_1$短路$”“L_1$断路”或$“L_2$断路”).

答案： $L_1$；$L_1$断路

21. 家用电冰箱由一个制冷的压缩机和一个照明灯组成,它们之间是串联还是并联的？你是如何判断的？并联；因为压缩机和照明灯可以独立工作，互不影响。.

答案： 并联；因为压缩机和照明灯可以独立工作，互不影响。

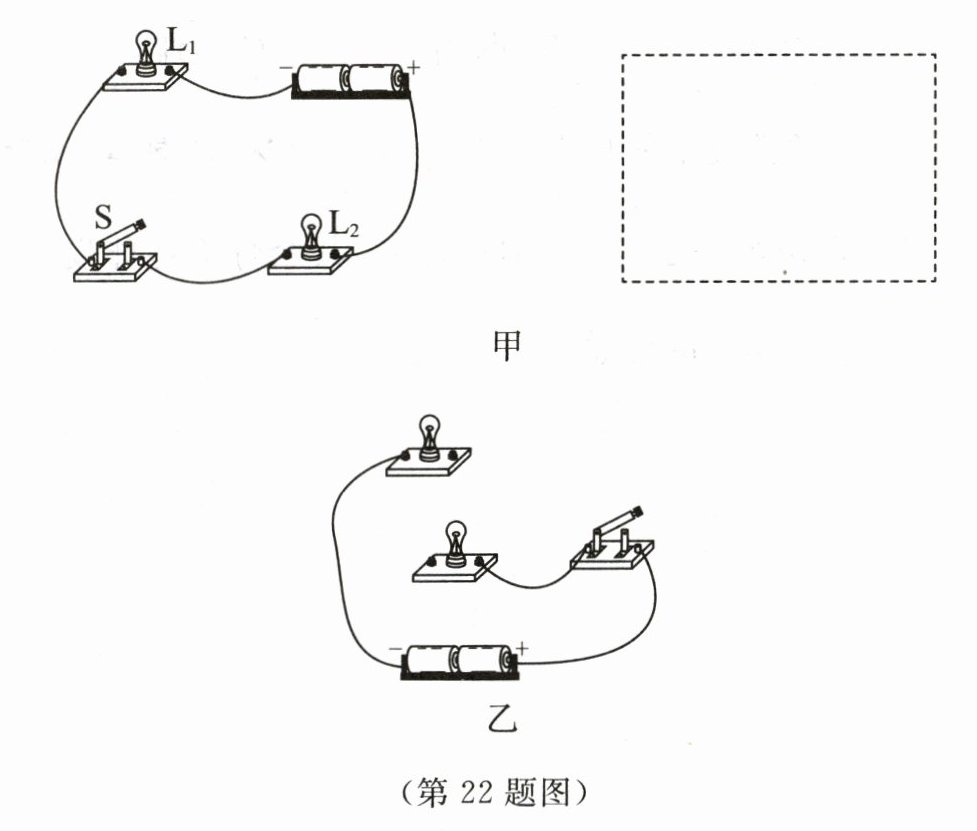

22. 按题目要求完成以下作图.
(1)将如图甲所示的实物图改画成电路图(画在方框中).
(2)在如图乙所示的实物电路中,请用笔画线代替导线按要求完成电路连接.要求：两灯并联,开关控制整个电路,导线不能交叉.

答案：
(1)
电路图：电源正极出发，经开关S后分为两支路，一支路接灯泡L1后回到电源负极，另一支路接灯泡L2后回到电源负极。
(2)
从电源正极出发，用导线将电源正极与开关一端相连，开关另一端分两根导线分别连接到两个灯泡的一端，两个灯泡的另一端再用导线连接到电源负极。
