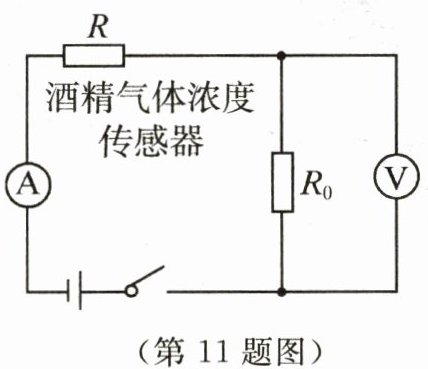

11. 如图所示是酒精气体浓度检测仪的简化电路图,图中$R_0$为定值电阻,R为酒精气体浓度传感器,R的电阻值随酒精气体浓度的增大而减小.如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大,那么(D)


A.电流表示数越大,电压表示数越小
B.电流表示数越小,电压表示数越大
C.电流表和电压表示数均越小
D.电流表和电压表示数均越大

答案： D

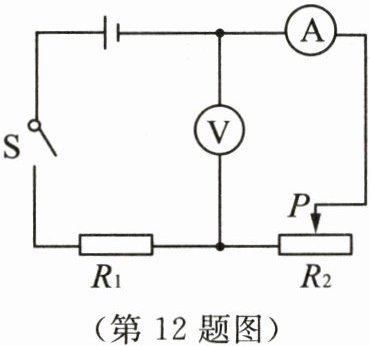

12. 如图所示的电路中,电源电压$U= 4.5\ V$且保持不变,电阻$R_1= 5\ \Omega$,滑动变阻器$R_2的最大阻值为20\ \Omega$,电流表量程为$0\sim 0.6\ A$,电压表量程为$0\sim 3\ V$.为保护电表,滑动变阻器接入电路的阻值范围是(C)


A.$2.5\sim 20\ \Omega$
B.$0\sim 20\ \Omega$
C.$2.5\sim 10\ \Omega$
D.$0\sim 10\ \Omega$

答案： C

13. 一段导体两端电压是10 V时,导体中的电流是0.5 A,此导体的电阻是20$\Omega$.如果导体两端的电压减少2 V,通过导体的电流为0.4A,当导体两端的电压为0时,导体的电阻是20$\Omega$.

答案： 20, 0.4, 20
