28. 阅读下列短文,回答问题.
干电池

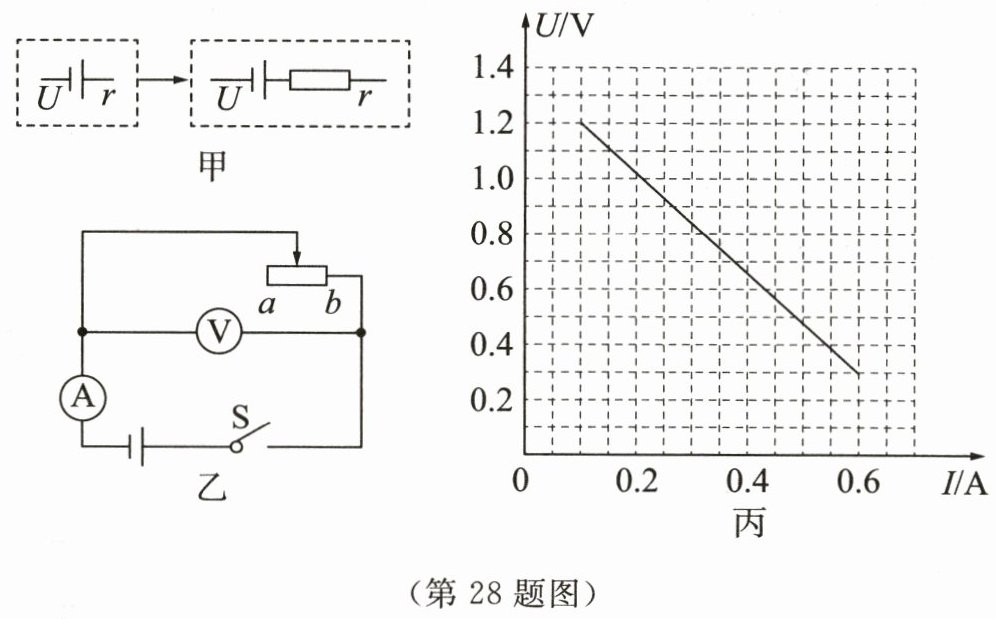

干电池是一种以糊状电解液来产生直流电的化学电池,它以碳棒为正极,以锌筒为负极,给电路供电,在电路中,电流从电池正极流向负极,然后流过电池内部,形成一个完整的循环.电流在电池内部流动时,也会受到阻碍作用,因此电池内部也有电阻.这样可以把干电池看作由一个内部没有电阻的电源和一个电阻r串联而成,如图甲所示.新的干电池内部的电阻很小,但随着使用而变大,大到一定程度干电池就报废了,干电池的内阻可以用如图乙所示电路进行测量,得到如图丙所示数据可以算出干电池的内阻.

(1) 干电池是把化学能转化为电能的装置.
(2) 使用时,干电池内部的电流方向为从负极流向正极.
(3) 在测量电路中,干电池内部电阻和滑动变阻器的连接方式是串联.
(4) 根据图丙中坐标数据,可得干电池内部电阻$r= $2$\Omega$.

答案：
(1)化学
(2)从负极流向正极
(3)串
(4)由图乙可知，电压表测滑动变阻器两端电压，电流表测电路电流。
当$U = 0.1V$时，$I = 0.6A$；当$U^\prime = 1.3V$时，$I^\prime = 0.1A$。
设电源电压为$U_{总}$，根据串联电路电压特点$U_{总}=U + U_{r}$（$U_{r}$为电池内阻分压），由欧姆定律$U_{r}=Ir$，可得$U_{总}=U + Ir$。
则$\begin{cases}U_{总}=0.1V + 0.6A× r\\U_{总}=1.3V + 0.1A× r\end{cases}$
即$0.1V + 0.6A× r=1.3V + 0.1A× r$
移项可得$0.6A× r - 0.1A× r=1.3V - 0.1V$
$0.5A× r = 1.2V$
解得$r = 2\Omega$
综上，答案依次为：
(1)化学；
(2)从负极流向正极；
(3)串；
(4)$2$。
