《2025年新课程示径学案作业设计九年级物理全一册苏科版》

21. 在“探究电流与电阻的关系”实验中,根据实验数据绘制的$I-R$图像如图所示,由图像可知,图中阴影部分的面积表示的物理量是电压(选填“电流”“电压”或“电阻”),其值为______3.一个标有“$6\ V\ \ 0.2\ A$”的小灯泡,若将它接到9 V的电源上使其正常工作,则应该用一个阻值为______15$\Omega$的电阻与小灯泡串联.

答案： 电压；3；15

22. 大型商场设有手机充电宝租用柜,多个充电宝在柜中充电时,它们在电路中是串联的还是并联的? 为什么? 并联的；因为并联电路中各用电器互不影响，能独立工作，且各充电宝可在额定电压下充电。.

答案： 并联的；因为并联电路中各用电器互不影响，能独立工作，且各充电宝可在额定电压下充电。

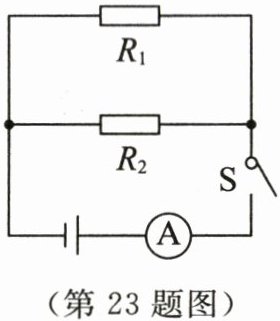

23. 在如图所示的电路中,电阻$R_1的阻值为10\ \Omega$,闭合开关S后,通过$R_1$的电流为0.2 A,若电流表示数为0.3 A,求:
(1) 通过$R_2$的电流.
(2) 电源电压.
(3) 电阻$R_2$的阻值.

答案：
(1) 通过$R_2$的电流
根据并联电路中干路电流等于各支路电流之和，可得通过$R_2$的电流：
$I_2 = I - I_1 = 0.3\ A - 0.2\ A = 0.1\ A$
(2) 电源电压
因为并联电路中各支路两端的电压相等且等于电源电压，根据欧姆定律$U = IR$，可得电源电压：
$U = U_1 = I_1R_1 = 0.2\ A×10\ \Omega = 2\ V$
(3) 电阻$R_2$的阻值
由欧姆定律$R=\frac{U}{I}$，可得$R_2$的阻值为：
$R_2 = \frac{U}{I_2} = \frac{2\ V}{0.1\ A} = 20\ \Omega$
综上，
(1)通过$R_2$的电流为$0.1\ A$；
(2)电源电压为$2\ V$；
(3)电阻$R_2$的阻值为$20\ \Omega$。
